10. Гальваническое серебрение

Серебрение ювелирных изделий, изготовленных из сплавов меди (латунь, мельхиор, нейзильбер), осуществляется в основном из электролитов, содержащих свободный цианистый калий (табл. 12).

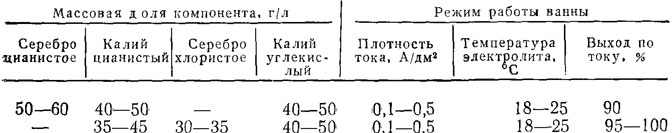

Табл. 12. Состав цианистых электролитов

Специфика серебрения изделий заключается в том, что прочное сцепление между основным металлом и серебряным покрытием достигается либо амальгамированием, либо предварительным серебрением в ванне с большим содержанием цианида и малым содержанием серебра. Амальгамированию легко подвергаются сплавы на медной основе, не содержащие значительных количеств никеля.

Перед амальгамированием изделия должны быть хорошо обезжирены и промыты. Для амальгамирования используют раствор следующего состава: 7,5 г/л хлористой ртути, 4 г/л хлористого аммония. В этот раствор изделия погружают на 3 - 5 с при температуре 12 - 25°С. Процесс амальгамирования предотвращает контактное выделение серебра при погружении деталей в ванну основного серебрения.

Для крупногабаритных изделий (посудная группа) амальгамирование заменяется предварительным серебрением в электролите с низким содержанием серебра и избытком свободного цианида (2 - 3 г/л цианистого серебра, 45 - 50 г/л цианистого калия, 3 г/л углекислого калия).

Все цианистые электролиты серебрения работают с серебряными анодами, которые должны иметь высокую степень чистоты (99,9%) и могут иметь любую форму.

Серебряные поверхности обычно получаются матовыми. Чтобы получить блестящие серебряные поверхности, в электролит вводят специальные добавки веществ, содержащих серу, - тиосульфат натрия, сероуглерод и др.

Из числа нецианистых электролитов наибольшее применение находит железистосинеродистый электролит, который не содержит свободного цианистого калия, а серебро в растворе находится в виде цианистого комплекса. Рассеивающая способность этого электролита хорошая. Для получения блестящих осадков в электролит вводят сернокислый калий, тиомочевину. Недостатком этого электролита является необходимость применения нерастворимых анодов, так как серебряные аноды быстро пассивируются. На запассивированном или нерастворимом аноде происходит образование свободного циана. Работа с нерастворимыми анодами требует частого контроля электролита.
