9. Гальваническое золочение

Гальваническое золочение применяется в основном в качестве защитного и декоративного покрытия сплавов недрагоценных металлов (изделий из латуни). Он основан на электроосаждении золота. Этот процесс предусматривает применение в основном цианистых электролитов, которые очень вредны. В настоящее время разработаны и получили широкое распространение кислые нецианистые электролиты (табл. 11), которые обеспечивают осаждение блестящих покрытий сплавами золото - кобальт и золото - никель. Отказ от цианистых электролитов золочения ведет к оздоровлению условий труда, уменьшению опасности загрязнения сточных вод и окружающей атмосферы. Следует, однако, отметить, что в щелочных цианистых электролитах золочения металл распределяется по поверхности покрываемых изделий равномерно, и кислые электролиты значительно уступают цианистым. Гальваническое золочение может также применяться для нанесения декоративного покрытия на ювелирные изделия, изготовленные из сплавов серебра.

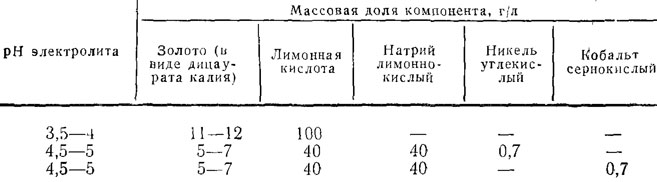

Табл. 11. Состав электролитов для электроосаждения золота и сплавов золото - никель и золото - кобальт

Процесс золочения осуществляется в следующем порядке: обезжиривание в органическом растворителе, сушка, подача на приспособление, обезжиривание электрохимическое или химическое, промывка в горячей воде, промывка в холодной воде, сушка, снятие с приспособления, взвешивание, подача на приспособление, декапирование, промывка в холодной воде, промывка в дистиллированной воде, золочение, 1, 2 и 3-е улавливания, промывка в холодной воде, промывка в горячей воде (термообработка), сушка, снятие с приспособления, взвешивание, галтование, промывка в холодной воде, промывка в горячей воде, сушка, осмотр изделий.

Соблюдение последовательности приведенных операций - необходимое условие длительной и стабильной работы ванны для золочения. Контроль электролитов золочения осуществляют по данным химического анализа на содержание золота, легирующего металла и кислотности электролита. В процессе работы требуемая кислотность поддерживается добавлением фосфорной кислоты.

В кислых электролитах золочения золото нерастворимо как химически, так и электрохимически. В качестве анодов используется в основном нержавеющая сталь, однако лучше использовать аноды из платинированного титана, что исключает накопление на аноде ионов железа, никеля, хрома, которые могут включаться в покрытие и снижать содержание золота в них.
