5.2. Изготовление шинок

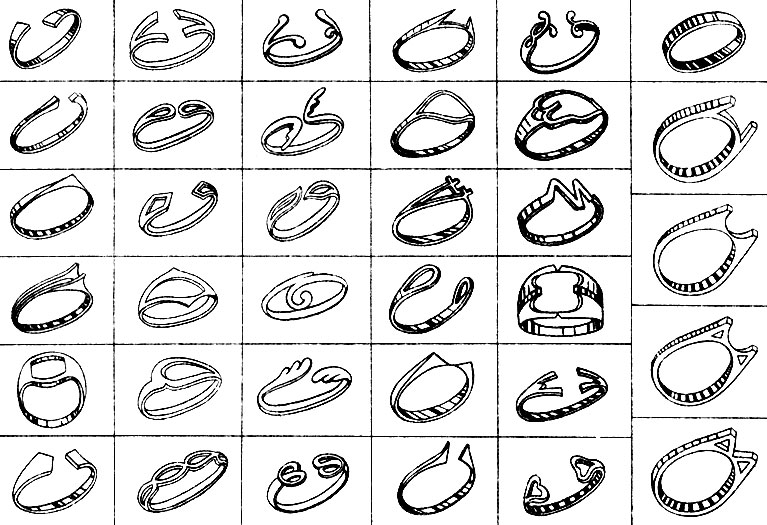

рис. 5.2 Шинки
рис. 5.2 Шинки

Шинки (рис. 5.2) в кольцах с верхушками выступают как составные части колец, а в обручальных кольцах являются фактически кольцами. Шинки с неизменяющимися по всей окружности сечением принято называть простыми, с изменяющимся - сложными.

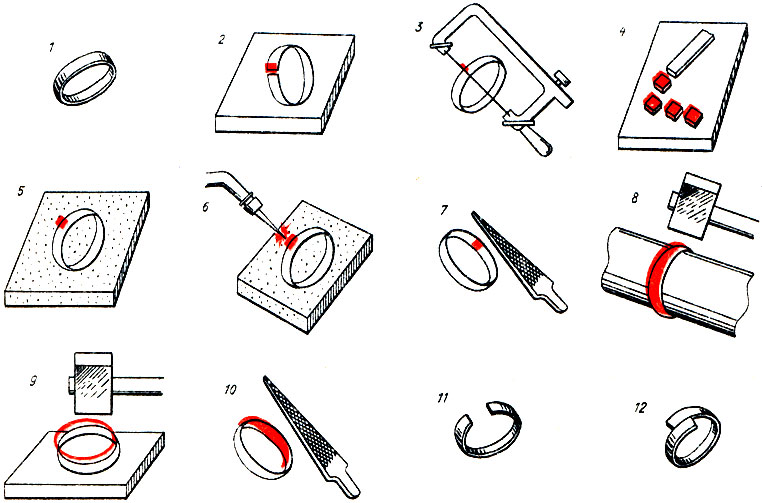

Таблица 5.2

Пример процесса простой шинки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак), выполнить эскиз, рисунок, чертеж шинки с указанием необходимых размеров: толщины, ширины, диаметра (эскиз 1) Бумаги, карандаш, перо, тушь
Взять пруток (из золота, серебра, мельхиора, меди) и прокатать его сначала в профильных валках до заготовки квадратного сечения со стороной, равной ширине кольца, а затем эту заготовку в плоских валках до толщины кольца Вальцы
Отметить на полученной заготовке длину будущей шинки и припуски на обработку 1 мм Штангенциркуль, чертилка
Отрезать заготовку Ножницы
Свернуть заготовку (методом гибки) в кольцо и подогнать до очень плотного прилегания - сфуговать (эскиз 2) Плоскогубцы, круглогубцы
Плотно подогнанные концы шинки пропилить для осуществления более качественной припасовки и получения плотного (с очень малым зазором) шва, тем самым исключив операцию опиливания концов шинки (эскиз 3) Лобзик
Нарезать припой: для шинки из золота - ПЗл-585-I, из серебра - ПСр-50, из меди - ПМЦ-54, из мельхиора - ПМФ-9 (эскиз 4) Ножницы
Офлюсовать шинку целиком Кисточка, флюс, раствор буры с борной кислотой для золота в отношении 1:1, для серебра в отношении 2:1, бура для мельхиора и меди
Наложить припой (эскиз 5) Пинцет
Паять: сначала прогреть всю шинку до вишневого цвета, а затем место спая - до малинового цвета (эскиз 6) Асбестовый лист или леткал, горелка
Примечание: во время пайки происходит отжиг изделия
Отбелить: отбеливающий раствор в медной ложке подогреть пламенем горелки до 50 - 70°С, остывшую после пайки шинку медным пинцетом опустить в отбел до полного растворения остатков флюса Бытовая стеклянная банка с отбе- лом, медная ложка, медный пинцет
Примечание: отбел для шинки из золота содержит 50%-ный раствор H2SO4, из серебра - 10%-ный раствор KHSO4, из мельхиора и меди - 5%-ный раствор H2SO4
Шинку промыть в воде и просушить Ванночка
Опилить место пайки (эскиз 7) Напильник, надфиль
Править шинку по внутреннему диаметру на рентригеле (эскиз 8) Рентригель, молоток
Править боковые поверхности шинки (эскиз 9) Флакейзен, молоток
Опилить шинку по внешней, внутренней и боковым поверхностям (эскиз 10) Надфиль
Примечание: в шинках с разводными и заводными концами необходимо выполнить дополнительные операции: пропилить шинку по фуге месту пайки; развести концы шинки пальцами рук или с помощью ригеля в разные стороны на расстояние, пред назначенное для каста или верхушки (эскиз 2); завести концы шинки (эскиз 12) Лобзик

Пример изготовления простой шинки. Этот процесс (табл. 5.2) начинают с определения длины заготовки, которую вычисляют по формуле l = ηDср, где Dcp - средний диаметр шинки. Зная внутренний диамер и толщину Н шинки, легко рассчитать внешний диаметр шинки Dвнеш = Dвнут + 2Н, затем средний Dcp = (Dвнут + Dвнеш)/2. После этого находят расчетную длину заготовки. Если шинка с разводными концами, то из полученного результата необходимо вычесть расстояние, предусмотренное на шинке для каста или верхушки. При круглом касте этот размер равен диаметру основания каста, а при кастах других форм и верхушках - ширине основания каста или верхушки. Шинки могут быть также и с заводными концами. В этом случае к расчетной длине заготовки добавляют длину завода концов шинки. В практике ювелирного дела размеры толщин заготовок для колец исчисляют от 0,8 до 3 мм с интервалом в 0,1 мм, а длину заготовки определяют приближенно по формуле l = 3d + 4Н, где d - внутренний диаметр (размер) кольца, а Н - толщина заготовки.

Пример изготовления сложной шинки. Характерным признаком сложных шинок, как указано выше, является различная толщина отдельных участков. В связи с этим при расчете длины заготовки l = Dcp за исходную толщину шинки принимают среднее значение между самыми толстыми и самыми тонкими участками. Процесс изготовления сложных шинок можно осуществить двумя способами (табл. 5.3).

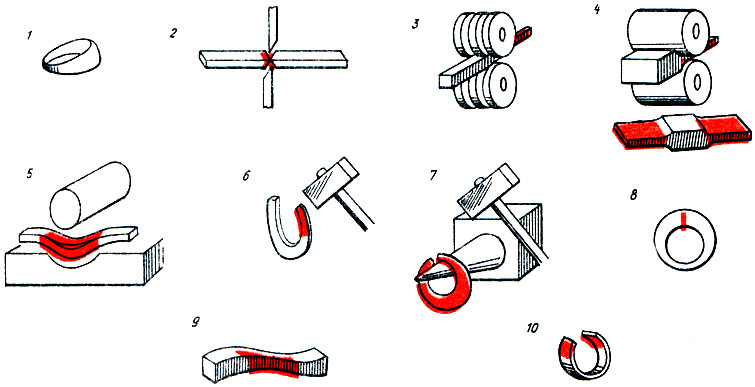

Таблица 5.3

Пример процесса изготовления сложной шинки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак), сделать эскиз, рисунок, чертеж шинки с указанием необходимых размеров, определить расчетную длину заготовки (эскиз 1) Бумага, карандаш, перо, тушь
Взять пруток круглого или квадратного сечения из золота,серебра, мельхиора, меди и отметить на нем размер (длину), равный половине расчетной длины, отрезать в этот размер заготовку (эскиз 2) Линейка, штангенциркуль, чертилка, ножницы
Отрезанную заготовку прокатать в профильных валках до заданного размера: до квадратного сечения, равного самому большому поперечному сечению шинки (эскиз 3) Вальцы
Провальцевать концы полученной заготовки до заготовки расчетной длины; середина заготовки не вальцуется (эскиз 4) Вальцы
Подобрать брусок (подкладку) свинца с желобом, диаметр которого больше диаметра будущей шинки, и оправку, диаметр которой меньше диаметра шинки, согнуть заготовку в самом ее толстом месте (эскиз 5) Свинцовая подкладка, оправка, молоток
Отжечь заготовку до появления малинового цвета Асбестовый лист или леткал, горелка
Свернуть (согнуть) заготовку, придав ей форму кольца; осуществляют этот процесс сначала в тисочках или круглогубцами (эскиз 6), а затем на шпераке до очень плотного прилегания; сфуговать (эскиз 7) Круглогубцы, тисочки, шперак, молоток
Плотно подогнанные концы шинки пропилить Лобзик
Нарезать припой (как в примере с простой шинкой) Ножницы
Офлюсовать шинку целиком Кисточка, флюс, раствор буры с борной кислотой для золота в отношении 1:1, для серебра в отношении 2:1, бура для мельхиора и меди
Наложить припой Пинцет
Паять шинку (как в примере с простой шинкой) Асбестовый лист, леткал, горелка
Отбелить шинку (как в примере с простой шинкой) Бытовая стеклянная банка с отбелом, медная ложка, пинцет
Промыть шинку в воде и просушить Ванночка
Опилить место пайки Напильник, надфиль
Править шинку по внутреннему диаметру на рентригеле Рентригель, молоток
Править боковые поверхности шинки Флакейзен, молоток
Опилить шинку Напильник, надфиль
Пропилить полученное кольцо посередине утолщенного участка (эскиз 8) Лобзик
Развести концы шинки в разные стороны Ригель
Примечание: при втором способе изготовления сложной шинки отрезанную заготовку вальцуют до получения необходимого размера только в середине, а концы ее остаются утолщенными; затем заготовку сгибают, правят, опиливают. При таком способе изготовления труднее выдержать симметричность концов, но зато шинка получается бесшовной (эскиз 9, 10) Ножницы, вальцы, круглогубцы, флакейзен, плоскогубцы, молоток, надфиль
