5.1. Изготовление накладок

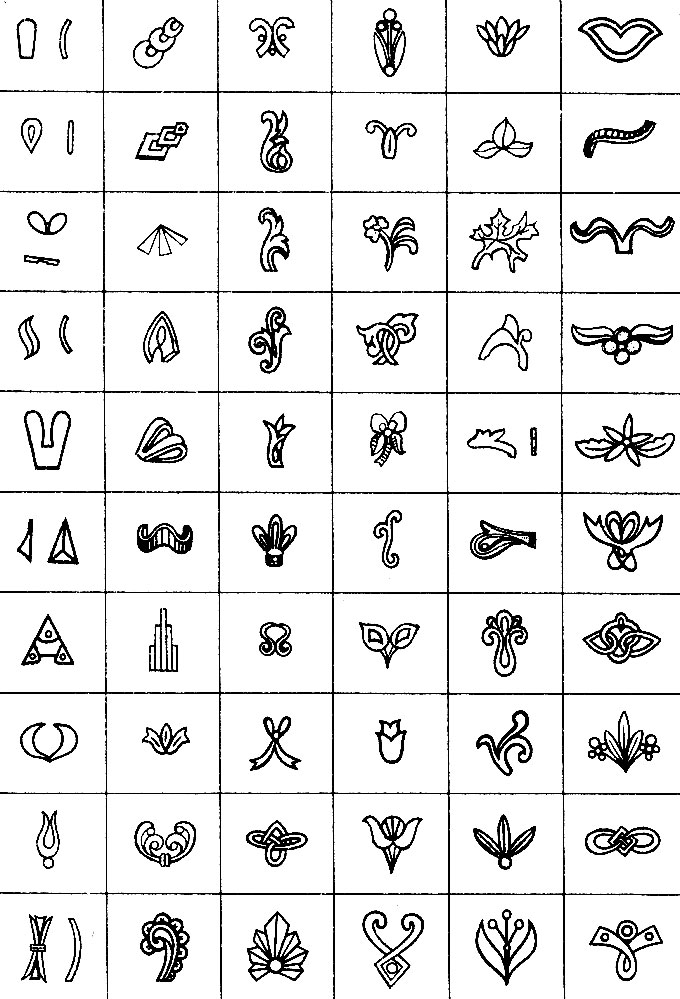

Рис. 5.1. Накладки
Рис. 5.1. Накладки

Накладки, являясь деталями кольца, выполняют в нем конструктивно-декоративную роль. Обеспечивая плавный переход от шинки к касту, накладки придают изделию законченность художественного исполнения. Форма накладок бывает самой различной (рис. 5.1), а размеры их диктуются размерами самого ювелирного украшения. Чаще всего накладки применяют в сочетании с простыми шинками, но нередко их используют и в кольцах со сложными шинками. По способу припаивания к шинкам накладки делятся на накладные и вставные. Накладные при пайке накладываются на шинки, а вставные врезаются с помощью всечек. Изготовляют накладки из листового проката.

Таблица 5.1

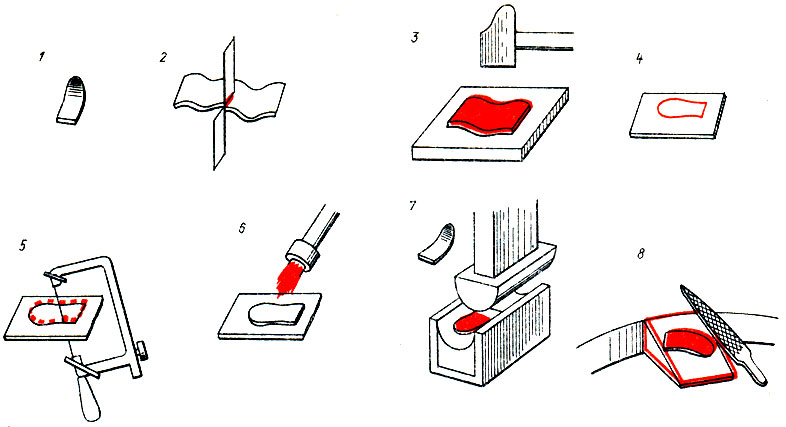

Пример процесса изготовления накладки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак): удалить все ненужные для данного процесса инструменты, приспособления, материалы
Выполнить (прорисовать) эскиз, рисунок, чертеж будущей накладки с указанием ее размеров (ширины, толщины, длины) с припуском на обработку до 1 мм; припуски диктуются размерами всего изделия (эскиз 1) Бумага, карандаш, перо, тушь
Взять соответствующей толщины полоску листового проката (из золота, серебра, мельхиора, меди) и отметить на ней размеры (длину и ширину) заготовки больше длины и ширины будущей накладки Линейка, штангенциркуль, чертилка
Отрезать заготовку в заданный размер (эскиз 2) Механические, ручные ножницы
Произвести правку заготовки (эскиз 3) Плита-флакейзен, текстолитовый молоток
Произвести разметку - нанести на заготовку рисунок накладки (эскиз 4) одним из описанных в параграфе 3.1 способов разметки Чертилка
Выпилить накладку согласно разметке (эскиз 5) Лобзик
Отжечь накладку до появления малинового цвета (эскиз 6) Асбестовый лист или леткал, горелка
Произвести гибку накладки (эскиз 7) Плоскогубцы, тисочки, плита-оправка, молоток
Опилить накладку до заданных размеров (эскиз 8) Напильник, надфиль

Пример изготовления несложной по форме накладки приведен в табл. 5.1.
