2. Полировка

Полировка - заключительная операция, в результате которой гладкая матовая поверхность, полученная при шлифовке, приобретает сильный металлический блеск (глянец). Различают ручную и механическую полировку. Ручную полировку выполняют полировальными палочками или шлифовальными деревянными брусками, которые покрывают полировальным веществом. Ровные плоскости достигают сверкающего блеска при помощи кожаного (полировального) напильника, сходного по форме с наждачным напильником; одна сторона его обтянута мягкой кожей, на которую наносят полировальную пасту.

Механическая полировка выполняется на специальных полировальных станках или с помощью бормашины эластичными кругами и лентами, на поверхность которых наносят полировальные вещества. Полировка давлением осуществляется жестким полировальником, в результате чего, микронеровности поверхности материалов подвергаются пластическому деформированию.

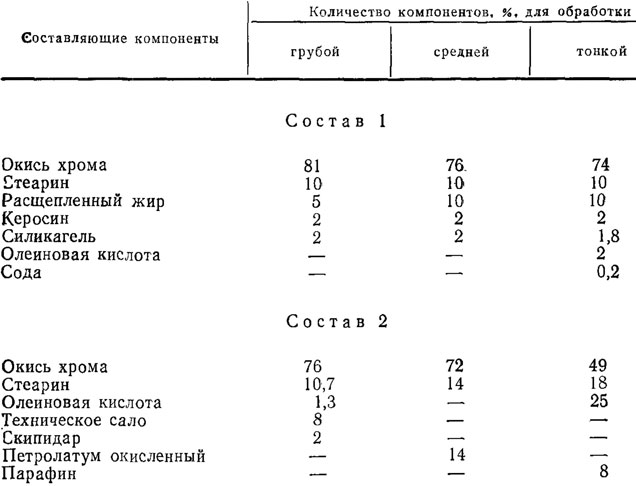

Табл. 9. Состав полировальных паст

Процесс полировки абразивной лентой является разновидностью шлифования. Рабочая поверхность ленты, на которую нанесена полировальная паста, характеризуется размерами абразивных зерен пасты и количеством их на единице поверхности. Применяется этот процесс для обработки крупных деталей со сложным профилем. Полировка кругами осуществляется с помощью полировальной смеси (пасты) или суспензии. Применяются при этом полировальные круги из войлока или щетки. Изделия, подлежащие полировке, не должны иметь глубоких царапин и рисок, так как вывести их полированием очень трудно, а иногда практически невозможно. Частота вращения круга при полировке должна быть в пределах 2000 - 2800 об/мин.

Для получения зеркального блеска в конце процесса полировки используется наборный полировальный круг, состоящий из многочисленных тканевых кружков или мягких кожаных шайб. Для окончательной доводки поверхности ювелирных изделий применяют щетки из ниток - пуховики.

В качестве полировальных паст в ювелирном производстве применяются пасты, полученные на основе окиси хрома (табл. 9), а также технический мел, состоящий из окиси кальция с добавлением окиси магния и окиси железа, или тальк.
