5.7. Изготовление шарниров [1991 Новиков В.П., Павлов В.С. - Ручное изготовление ювелирных украшений]

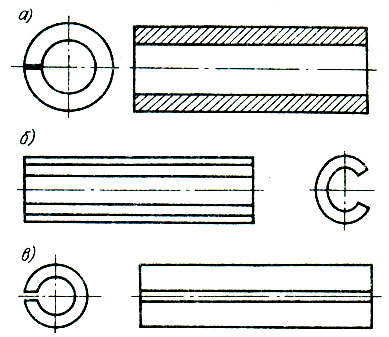

По способам изготовления шарниры делятся на гнутые, разрезанные и паяные (рис. 5.8). Гнутые и разрезанные шарниры изготовляются из тонкостенных трубчатых заготовок с внутренним диаметром 0,6 - 0,8 мм. Пример изготовления паяного шарнира приведен в табл. 5.20.

Операция	Инструмент, приспособление, материал

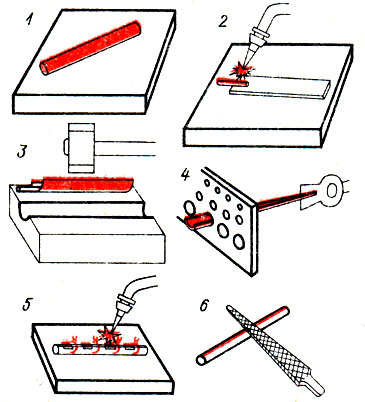

Подготовить рабочее место (верстак), выполнить чертеж, эскиз, рисунок шарнира с указанием необходимых размеров (эскиз 1)	Бумага, карандаш, перо, тушь
Взять полоску листового проката (из золота, серебра, мельхиора, меди), отрезать заготовку рассчитанной длины и ширины, к одному концу заготовки припаять отрезок проволоки диаметром, равным диаметру будущего шарнира, офлюсовать, зафиксировать, наложить припой: для золота ПЗл585-1, для серебра ПСр-50, для мельхиора ПМФ-9, для меди ПМЦ-48 (эскиз 2)	Ножницы, кусачки, асбестовый лист, горелка, кисточка, флюс, припой, зажимы, пинцет
Согнуть заготовку как показано (эскиз 3)	Плита-оправка, молоток
Протянуть согнутую заготовку через отверстие волочильной доски соответствующего диаметра (эскиз 4)	Волочильная доска, плоскогубцы
Паять шарнир (офлюсовать, зафиксировать в требуемом положении, наложить припой: для золота - ПЗл585-1, для серебра - ПСр-50, для мельхиора - ПМФ-9, для меди - ПМЦ-36 (эскиз 5)
Асбестовый лист, горелка, кисточка, флюс, припой, зажимы, пинцет	Отбелить для золота и серебра 10%-ным раствором НNО₃, для мельхиора и меди - 10%-ным раствором НСl, промыть, просушить
Запилить места пайки (эскиз 5)	Напильник, надфиль
