5.6. Изготовление замков
Замки принято подразделять по принадлежности к конкретному ювелирному украшению: замки к серьгам, брошам, цепочкам, колье, ожерельям и браслетам. Замки к серьгам бывают следующих видов: с качающимся крючком 1, с пружинной защелкой 2, проволочные 3, винтовые 4, а также нестандартные 5 (рис. 5.7, а).
Рис. 5.7. Замки к ювелирным украшениям: а - серьгам; б - брошам; в - цепочкам; г - колье, ожерельям, браслетам
С процессами изготовления замков с качающимся крючком, пружинной защелкой и проволочных можно ознакомиться в п. 6.2 (изготовление серег); пример изготовления винтового замка приведен в табл. 5.14.
Таблица 5.14
Пример процесса изготовления винтового замка к серьгам
| Операция | Инструмент, приспособление, материал |
| Подготовить чертеж, эскиз, рисунок замка с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять круглую проволоку необходимого диаметра и отрезать заготовку для винта, нарезать резьбу (эскиз 2) | Ножницы, плоскогубцы, плашка, тисочки |
| Взять полоску листового проката необходимой толщины, выправить, отжечь, разметить (нанести) контур шайбы, выпилить шайбу, запилить кругом (эскиз 3) | Молоток, флакейзен, горелка, асбестовый лист, чертилка, лобзик, надфиль |
| Сверлить отверстие в шайбе (в центре) по диаметр винта, нарезать резьбу в отверстии (эскиз 4) | Сверло, бормашинка, дрель |
| Отрезать от мотка проволоки заготовку для "барашка" и согнуть в виде подковы (эскиз 5) | Кусачки, круглогубцы |
| Припасовать подкову к шайбе, офлюсовать, наложить припой, закрепить, паять (эскиз 6) | Надфиль, горелка, асбестовый лист, флюс, кисточка, пинцет, зажимы |
| Отбелить, промыть, просушить, зачистить места пайки, запилить кругом | Ванночки, отбел, пинцет, надфиль |
| Сверлить отверстие в изделии (в требуемом месте) для винта, вставить в отверстие винт, паять (эскиз 7) | Сверло, бормашинка, надфиль, асбестовый лист, горелка, флюс, пинцет, кисточка, зажим |
| Отбелить, промыть, просушить, зачистить места пайки, шабрить кругом | Ванночки, отбел, пинцет, надфиль, шабер |
| Собрать замок, проверить работу резьбовых соединений |
Замки к брошам конструктивно состоят из застежной иглы, шарнирно-соединенной с верхушкой или рантом, и собственно замка, который фиксирует иглу в закрытом положении. Замки к брошам бывают двух типов: простые (открытые) и сложные (закрытые), удерживающие иглу от самопроизвольного открывания (рис. 5.7, б). К сложным замкам относятся шомпольный, визорный, револьверный. Наиболее надежен и удобен шомпольный.
Таблица 5.15

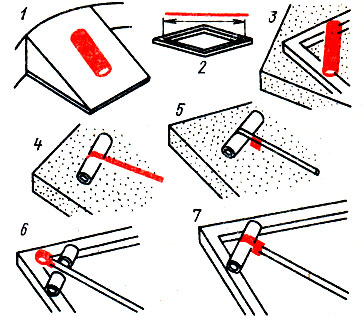

Пример процесса сборки шарнира, иглы и броши
| Операция | Инструмент, приспособление, материал |
| Взять тонкостенную трубу из золота, серебра, мельхиора, меди (обычно с внутренним диаметром 0,6 - 0,8 мм) и отрезать заготовку для шарнира длиной 6 - 10 мм (эскиз 1) | Лобзик, тисочки |
| Примечание. Шарнир можно изготовить и способом, показанным в п. 5.7 | |
| Взять проволоку диаметром 1,2 мм и обрезать заготовку для иглы длиной соответственно размеру броши (эскиз 2) | Кусачки, надфиль, тисочки |
| Припасовать шарнир (фугой вниз) к броши, офлюсовать, наложить припой,закрепить, паять (эскиз 3) | Асбестовый лист, горелка, пинцет, кисточка, флюс, припой, зажимы |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Разметить на шарнире (посередине) будущую подвижную его часть | Чертилка |
| Припасовать иглу к будущей подвижной части шарнира, офлюсовать, наложить припой, закрепить, паять (эскиз 4) | Те, что необходимы при пайке |
| Вырезать из листового проката упор, припасовать его к игле, офлюсовать, наложить припой, закрепить, паять (эскиз 5) | То же |
| Отбелить узел, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Вырезать (по разметке) среднюю (будущую подвижную) часть шарнира, запилить острые края (эскиз 6) | Лобзик, надфиль |
| Изготовить штифт, впасовать подвижную часть шарнира совместно с иглой, вставить штифт, но не заклепывать; игла должна быть расположена параллельно ранту (эскиз 7) | Кусачки, надфиль, плоскогубцы |
Изготовление замков к брошам начинается всякий раз со сборки шарнирного соединения и иглы и припаивания этого узла к броши (табл. 5.15), а затем уже приступают к выполнению выбранного типа замка: шомпольного (табл. 5.16), или револьверного (табл. 5.17), или визорного (табл. 5.18).
Таблица 5.16
Пример процесса изготовления шомпольного замка
| Операция | Инструмент, приспособление, материал |
| Подготовить чертеж, эскиз, рисунок замка с указанием необходимых размеров каждой из составных частей (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять тонкостенную (0,25 - 0,3 мм) трубку диаметром 0,7 - 0,8 мм из золота, серебра, мельхиора, меди и отрезать заготовку (эскиз 2) для шомпола (обычно длиной 9 - 11 мм) | Лобзик, тисочки |
| От трубки с внутренним диаметром чуть большим внешнего диаметра шомпола отрезать заготовку для обоймы длиной 7 - 8 мм | То же |
| Примечание. Заготовки для шомпола и обоймы можно изготовить способом, описанным в п. 5.7 | |
| Изготовить стойку: разметить стойку на листе проката, выпилить, запилить острые края (эскиз 3) | Чертилка, лобзик, надфиль |
| Припасовать обойму (фугой вниз) к стойке, офлюсовать, наложить припой,закрепить, паять (эскиз 4) | Надфиль, асбестовый лист, горелка, пинцет, кисточка, флюс, припой, зажимы |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Выпилить в обойме паз шириной 0,5 - 0,6 мм, а длиной 2/3 длины обоймы, запилить острые края (эскиз 5) | Лобзик, тисочки, надфиль |
| Вырезать упор (из листового проката), припаять к шомполу (эскиз 6) | Лобзик, а также те, что необходимы при пайке |
| Припаять стойку с обоймой к броши с противоположной стороны шарнира, точно против иглы (эскиз 7) | То же |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Вставить шомпол в обойму (упор шомпола в начале паза), отметить по обойме место пайки оттяжного упора, отрезать излишнюю часть шомпола (эскиз 8) | Чертилка, плоскогубцы, лобзик, тисочки |
| Изготовить оттяжной упор из проволоки сечением 0,5 - 0,6 мм в виде ушка, шляпки, шарика, припаять упор к шомполу (эскиз 9) | Кусачки, круглогубцы, асбестовый лист, горелка |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Заштифтовать иглу (расклепать штифт), подогнать ее длину по пазу, конец заострить, проверить работу замка | Молоток, плита-флакейзен, надфиль |
Замки к цепочкам, колье, ожерельям и браслетам по принципу действия и конструкции бывают самые различные: с предохранителем, с простой и двойной горизонтальными защелками, с неподвижным штифтом и штыковой, бугельные с открытым шарниром и с накидной скобой, коробчатые, линзовые, винтовые (рис. 5.7, в и г). Пример изготовления одного из них (коробчатого замка) приведен в табл. 5.19.
Таблица 5.17

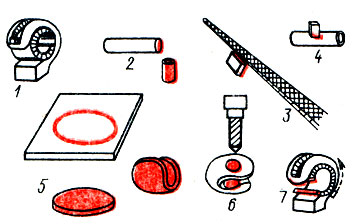

Пример процесса изготовления револьверного замка
| Операция | Инструмент, приспособление, материал |
| Подготовить эскиз, чертеж, рисунок замка с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять трубчатую заготовку (шарнир) обычно диаметром 0,7 - 0,8 мм и толщиной 0,3 - 0,4 мм (из золота, серебра, мельхиора, меди) и отпилить отрезок длиной 2 мм для сердцевины замка (эскиз 2) | Лобзик, тисочки |
| Взять полоску листового проката толщиной 0,5 - 0,6 мм, отрезать заготовку для упора, опилить в размер (эскиз 3) | Ножницы, напильник, тисочки |
| Припасовать упор к сердцевине, офлюсовать, наложить припой, закрепить, паять (эскиз 4) | Асбестовый лист, горелка припой, флюс, пинцет, кисточка |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Взять полоску листового проката толщиной 0,7 - 0,8 мм, нанести (разметить) контур заготовки для корпуса, выпилить заготовку, отжечь, а затем согнуть в скобу; зазор должен быть равен толщине упора (эскиз 5) | Ножницы, чертилка, лобзик, горелка, асбестовый лист, круглогубцы, тисочки |
| Сверлить отверстие в скобе диаметром, равным внешнему диаметру сердцевины (эскиз 6) | Сверло, дрель, бормашинка |
| Припасовать корпус к броши (в месте, предназначенном для замка), офлюсовать, наложить припой, закрепить, паять | Надфиль и те, что необходимы при пайке |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Пропилить в корпусе (сбоку, наклонно к основанию) прорезь для захода иглы | Лобзик |
| Вставить сердцевину в корпус (в отверстие корпуса), разжав его на длину сердцевины | |
| Пропилить прорезь в сердцевине (для завода иглы в замок), предварительно отведя упор в противоположную сторону (эскиз 7) | Лобзик |
| Шабрить замок кругом | Шабер |
| Проверить работу замка |

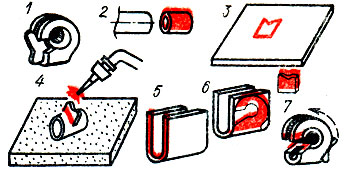

Таблица 5.18
Пример процесса изготовления визорного замка
| Операция | Инструмент, приспособление, материал |
| Подготовить чертеж, эскиз, рисунок замка с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять трубчатую заготовку (шарнир) обычно диаметром 0,7 - 1,0 мм и толщиной 0,3 - 0,4 мм из золота, серебра, мельхиора, меди и отпилить отрезок длиной 2 - 3 мм (эскиз 2) | Лобзик |
| Взять полоску листового проката толщиной 0,5 - 0,6 мм, выпрямить, разметить контур упора (курка), выпилить курок, запилить острые края (эскиз 3) | Флакейзен, молоток, чертилка, лобзик |
| Припасовать курок к сердцевине, офлюсовать, наложить припой, закрепить, паять (эскиз 4) | Надфиль и те, что необходимы при пайке |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Отрезать от полоски листового проката заготовку для корпуса, согнуть заготовку в виде скобы (эскиз 5) | Ножницы, плоскогубцы |
| Разметить - нанести на одну из сторон скобы контур замка, определить место отверстия (эскиз 6) | Чертилка |
| Просверлить отверстие в скобе | Сверло, бормашинка |
| Припасовать корпус (скобу) к броши, офлюсовать, наложить припой, закрепить, паять | Надфиль и те, что необходимы при пайке |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Пропилить в корпусе прорезь для захода иглы, опилить по форме замка (согласно разметке) | Лобзик, надфиль |
| Вставить в корпус (в отверстие) сердцевину | Плоскогубцы |
| Пропилить прорезь в сердцевине (для захода иглы в замок), предварительно отведя курок в обратную сторону до упора (эскиз 7) | Лобзик |
| Опилить замок кругом, шабрить | Надфиль, шабер |
| Проверить работу замка |
Таблица 5.19

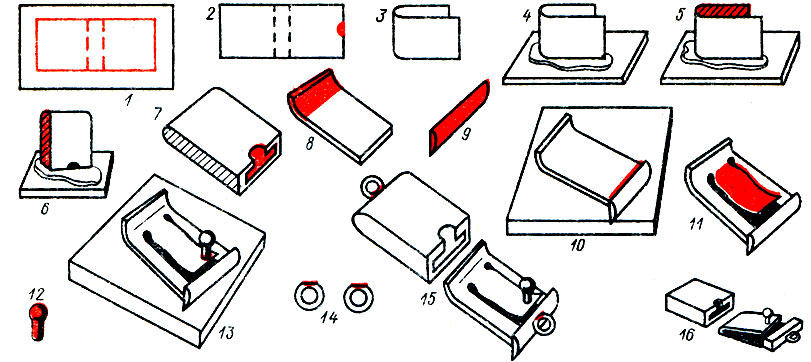

Пример процесса изготовления коробчатого замка
| Операция | Инструмент, приспособление, материал |
| Взять полоску (заготовку) листового проката из золота, серебра, мельхиора, меди толщиной 0,5 мм, выпрямить, отжечь | Молоток, флакейзен, асбестовый лист, горелка |
| Разметить - нанести на заготовку контур в виде прямоугольника размерами 22x8 мм, вырезать, опилить острые края (эскиз 1) | Чертилка, ножницы, напильник, надфиль |
| Разметить и выпилить или просверлить с одной боковой (в центре) стороны прямоугольника небольшое полукруглое отверстие (эскиз 2) | Чертилка, сверло, напильник, тисочки |
| Согнуть заготовку как показано; обе плоскости должны быть равны и параллельны (эскиз 3) | Оправка, плоскогубцы |
| Уложить согнутую заготовку открытой стороной на полоску листового проката, офлюсовать, наложить припой (изнутри), закрепить, паять, отрезать излишки металла (эскиз 4) | Асбестовый лист, горелка, припой, флюс, кисточка, пинцет, ножницы |
| Повторить предыдущую операцию (эскиз 5) | То же |
| То же | " |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Опилить места пайки заподлицо | Напильник |
| Разметить и выпилить отверстие для защелки, запилить острые края (эскиз 7) | Чертилка, лобзик |
| Разметить и отрезать от полоски листового проката толщиной 0,5 мм заготовку шириной чуть меньше прорези коробочки (для свободного входа) и длиной, равной длине коробочки плюс 1,5 мм на закругление, закруглить конец заготовки на высоту чуть большую, чем высота прорези коробочки, запилить острые края (эскиз 8) | Чертилка, ножницы |
| Взять полукруглую проволоку диаметром 2,8 - 3,0 мм, отрезать заготовку длиной чуть больше длины полукруглого конца коробочки. Данную деталь можно изготовить и из круглой проволоки, запилив ее на плоскость (эскиз 9) | Лобзик, напильник |
| Припасовать изготовленную деталь к защелке, офлюсовать, наложить припой, закрепить, паять (эскиз 10) | Надфиль, асбестовый лист, горелка, пинцет, припой, флюс, кисточка |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Разметить и выпилить в защелке (предварительно просверлив два отверстия) так называемую перекладину (эскиз 11) | Чертилка, лобзик, сверло, дрель |
| Изготовить из проволоки диаметром 2 мм стопор высотой 3 мм (эскиз 12) | Кусачки, надфиль |
| Припасовать, а затем паять стопор к защелке (эскиз 13) | Те, что необходимы при пайке |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Проверить размеры защелки: вставить защелку в прорезь коробочки, запилить упор на защелке (деталь из полукруглой проволоки) заподлицо с корпусом коробочки; стопор должен возвышаться над коробочкой не более чем на 1,5 мм | Надфиль |
| Взять круглую проволоку диаметром 1,0 мм, отрезать заготовку и сделать два колечка,согласуясь с размерами конкретного украшения (браслета или ожерелья) запилить в каждом из колечек плоскость (эскиз 14) | Кусачки, напильник |
| Припасовать, а затем паять колечки к обеим частям замка; кольца необходимы для соединения замка с украшением (эскиз 15) | Необходимые при пайке |
| Шлифовать и полировать обе части замка | Шлифовальные и полировальные щетки, паста ГОИ |
Примечание. Приведенный вид замка-коробочки может быть исполнен и в ином конструктивном варианте (эскиз 16).
|
