Требования к качеству часов

Основные требования к качеству часов определены действующими ГОСТами. Так, часы наручные механические должны соответствовать ГОСТ 10733-79 (изд. 1981 г.), часы наручные "Электроника" - ГОСТ 23350-78 и т. д.

Точность, надежность, красота и соответствие моде - главные показатели качества часов.

Основными параметрами, которые проверяются в торговле, являются внешний вид часов, правильность взаимного расположения стрелок, работа механизма заводки и перевода стрелок, длительность работы часов от одной полной заводки, точность хода (суточный ход), а иногда и оценочное число.

Часы наручные механические, остановившиеся в результате использования полной продолжительности действия, должны работать после заводки их пружины не более чем на три оборота заводной головки без дополнительных внешних воздействий. Часы должны иметь не менее 15 камней и градусник для регулирования периода колебания баланса.

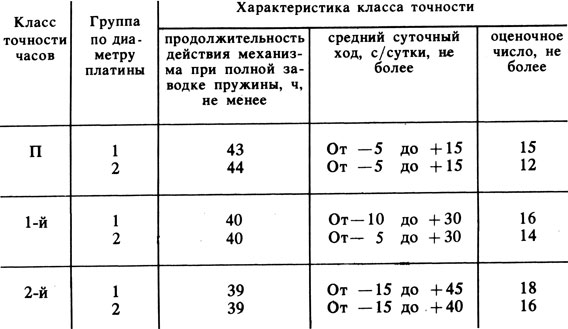

Продолжительность действия механизма часов при полной заводке пружины и средний суточный ход в зависимости от класса и группы часов должны соответствовать при температуре 20± 5°С, относительной влажности от 30 до 80% и барометрическом давлении от 630 до 800 мм рт. ст. указанным в табл. 4.

Таблица 4
Таблица 4

(Примечание. Знак "-" означает отставание, знак " + " - опережение.)

Для проверки продолжительности действия определяют интервал времени от начала действия часов при полной заводке пружины до момента прекращения их работы.

Средний суточный ход проверяют определением хода часов за четверо суток в горизонтальном положении - циферблатом вверх и вертикальном - заводной головкой влево, вверх и вниз; полученное значение хода делят на четыре. Продолжительность проверки в каждом положении - одни сутки.

Продолжительность действия от полной заводки пружины не должна уменьшаться более чем на 2 ч для следующих видов наручных часов: с календарем; с сигнальным устройством, работающим от вспомогательного пружинного двигателя; с периодом колебания баланса 0,36 или 0,33 с; с высотой базового механизма менее 3,2 мм. Для часов с сигнальным устройством, работающим от основного пружинного двигателя, а также для часов с автоподзаводом продолжительность действия от полной заводки пружины не должна уменьшаться более чем на 5 ч. Продолжительность действия для часов с периодом колебания баланса 0,20 с устанавливается в технической документации.

Часы наручные должны функционировать при температуре от 0 до 40°С, показывать время в часах, минутах и секундах (при наличии секундной стрелки). Показания часовой и минутной стрелок должны быть согласованы между собой. Отклонение часовой стрелки при совмещении минутной на 12-часовой отметке не должно превышать половины минутного деления.

Антикоррозийные и декоративные покрытия должны быть стойкими, исключающими возможность появления отслоений, вздутий, пузырьков и других дефектов, ухудшающих внешний вид часов.

Стекло должно быть прозрачным, без дефектов, которые могли бы препятствовать отсчету показаний времени или ухудшать внешний вид часов.

Механизм должен быть хорошо закреплен в корпусе часов и не перемещаться при их эксплуатации.

Механическая смена показаний календаря должна происходить раз в сутки, т. е. через 24 ч, когда стрелки показывают 12 ч (при 24-часовой оцифровке циферблата), при этом отклонение от показаний при смене календаря мгновенного действия должно быть не более 10 мин. Смена показаний календаря медленного (немгновенного) действия должна происходить также раз в сутки, когда стрелки показывают 12 ч, и длиться не более 2 ч.

У часов с сигнальным устройством отклонение действия сигнала от установленного времени не должно превышать 6 мин. Отклонение начала действия сигнального устройства проверяют в четырех точках сигнальной шкалы путем установки сигнальной стрелки на делении 2,5,7 и 11.

Отказами в работе часов считаются: прекращение действия механизма заводки пружины и перевода стрелок, календарного устройства, автоподзавода, сигнального устройства, прерывания сигнала и установки сигнальной стрелки, отклонение среднесуточного суточного хода от указанного в табл. 3, которое не устраняется регулировочным устройством, а также прекращением действия часов.

Часы карманные должны иметь не менее 15 камней, регулировочное устройство для регулирования периода колебания баланса и функционировать при температуре от 0 до 40°С. При перемещении регулировочного устройства в любую сторону от положения, заданного устройству при регулировке часов, суточный ход должен изменяться не менее чем на 2 мин.

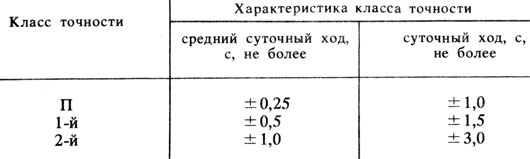

Продолжительность действия механизма с периодом колебания баланса 0,4 с при полной заводке пружины и средний суточный ход (в зависимости от класса часов) должны соответствовать при температуре 20±5°С указанным в табл.5

Таблица 5
Таблица 5

Продолжительность действия часов от одной полной заводки пружины и средний суточный ход определяют так же, как и в наручных часах.

Для карманных часов с календарем, периодом колебания баланса 0,33 с и высотой базового механизма менее 3,2 мм продолжительность хода при полной заводке пружины не должна уменьшаться более чем на 2 ч.

При оценке качества электронных часов "Электроника" необходимо проверять правильность работы индикации показателей текущего времени и календаря путем нажатия соответствующих кнопок на корпусе часов; в это время проверяется и наличие подсветки цифрового индикатора для считывания показаний. Часы должны работать при температурах от 10 до 40°С, относительной влажности воздуха не более 98% (при 35°С) и атмосферном давлении 630-800 мм рт. ст. По классам точности часы должны соответствовать значениям, указанным в табл. 6.

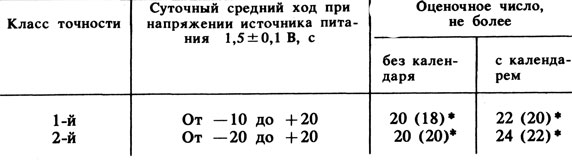

Таблица 6
Таблица 6

Параметрами, характеризующими отказ часов "Электроника", является сбой показания времени, исчезновение и постоянное высвечивание хотя бы одного из знаков индикатора, прекращение действия часов, не связанное с качеством источников питания, и др.

Дополнительные устройства должны нормально функционировать. Смена показаний календаря должна происходить раз в сутки, причем для часов с календарем немгновенного действия длиться не более 2 ч. Отклонение показаний стрелок от цифры 12 для часов с календарем немгновенного действия к моменту окончания смены показаний календаря допускается не более 15 мин, а для часов с календарем мгновенного действия - не более 10 мин.

Механизм должен быть прочно закреплен в корпусе часов и не перемещаться при их заводке и эксплуатации. Серьга корпуса часов должна поворачиваться плавно и не менять своего положения по отношению к корпусу при перемене положения часов. Защитное стекло циферблата должно быть прочно закрепленным в корпусе часов, чистым, прозрачным и без дефектов.

Часы-будильники механические должны безотказно работать при температуре окружающего воздуха от 5 до 40 °С. Не допускается несогласованность показаний часовой и минутной стрелок. При совмещении минутной стрелки с 12-часовой отметкой шкалы отклонение часовой стрелки от этой отметки не должно быть более половины минутного деления.

Будильник должен иметь градусник для регулирования периода колебания баланса путем изменения рабочей длины волоска. Регулировка градусником в пределах от среднего положения до одного из крайних должна обеспечивать возможность изменения суточного хода не менее чем на 5 мин для крупногабаритного будильника и 3 мин для малогабаритного. Заводной механизм будильника должен обеспечивать безотказную, без срывов и заеданий заводку пружины.

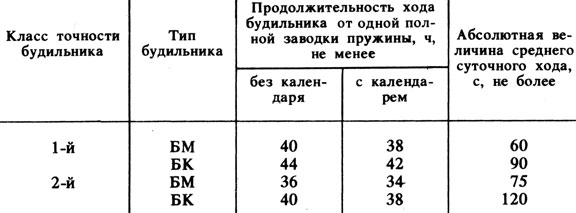

Продолжительность действия хода будильника от одной полной заводки пружины и абсолютная величина от среднего суточного хода должны соответствовать указанным в табл.7.

Таблица 7
Таблица 7

Средний суточный ход проверяют путем определения хода будильника за двое суток с учетом знака "-" (отставание) и знака "+" (опережение) и делением полученного результата на два.

Будильники 1-го класса точности должны иметь устройство, ограничивающее возможность попадания пыли в механизм.

Стекло должно быть чистым, прозрачным, без дефектов, препятствующих отсчету показаний времени или ухудшающих внешний вид часов, и прочно закрепленным в корпусе.

Будильники с календарем должны иметь устройство для ускоренной корректировки календаря без перевода стрелок.

Часы настольные и настенные балансовые механические должны начать действовать без каких-либо внешних воздействий после одного поворота заводного вала, работать безотказно при температуре от 5 до 40° С. Средний суточный ход по абсолютному значению (с учетом недельной или 2-недельной заводки пружины двигателя) должен быть для часов повышенного класса не более 15 с, 1-го класса - не более 30 и 2-го класса - не более 50 с. При смещении градусника (регулировочного устройства) в любую сторону от положения, заданного ему при регулировке периода колебания баланса часов, суточный ход должен изменяться не менее чем на 2 мин.

Показания часовой стрелки должны соответствовать показаниям минутной стрелки. Циферблат должен быть с четкими знаками и делениями, чистым, без царапин, вмятин и пятен. Стекло должно быть плотно закрепленным, без дефектов, ухудшающих внешний вид часов или препятствующих отсчету показаний времени.

Бой часов должен соответствовать показаниям часовой и минутной стрелок, причем отклонения минутной стрелки при начале действия боя допускаются не более 2 мин. Отклонение от показаний при срабатывании механизма боя проверяют на одном цикле срабатывания (один цикл - бой на 15, 30, 45 и 60-й минуте) ускоренным переводом стрелок.

Механизм часов должен быть хорошо закреплен в корпусе и не перемещаться при их заводке.

Механизм электронно-механических настольных и настенных часов должен безотказно запускаться и останавливаться с помощью рычага "Пуск-стоп". Среднее потребление тока приводом баланса должно быть не более 280 мкА. Механизм часов должен иметь устройство для регулирования периода колебания баланса. При перемещении его в любую сторону от среднего положения до одного из крайних мгновений ход часов должен изменяться не менее чем на 150 с. Часы должны соответствовать своему классу точности (табл. 8).

Таблица 8
Таблица 8

*(Для часов, аттестованных по высшей категории качества.)

Часы настенные маятниковые механические должны иметь хорошее прочное крепление механизма в корпусе, исключающее возможность его перемещения при заводке. Заводной механизм часов должен обеспечивать безотказную, без заеданий и срывов заводку пружины, маятник - совершать колебания в вертикальной плоскости, параллельной задней стенке корпуса. Регулирующая способность периода колебания маятника должна обеспечивать изменение хода часов не менее 10 мин в сутки. Минутная стрелка, не поворачиваясь на муфте, должна без особого усилия от руки переводиться по направлению своего движения. Показания часовой стрелки должны соответствовать показаниям минутной стрелки.

Бой часов, получасов и четвертей часа должен соответствовать показаниям часовой и минутной стрелок. Отклонение минутной стрелки от заданной отметки шкалы при начале действия боя не должно быть более одной минуты.

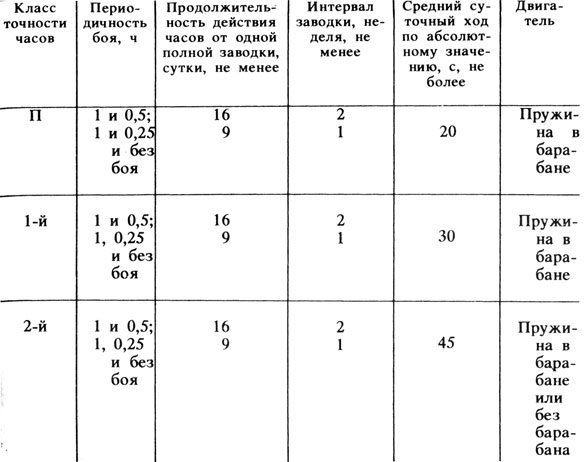

Основные требования по периодичности боя, продолжительности действия, интервалам заводки и среднесуточному ходу часов должны соответствовать приведенным в табл. 9.

Таблица 9
Таблица 9

Часы гиревые "ходики" и с дополнительными устройствами (с боем или "кукушкой") должны быть отрегулированы таким образом, чтобы маятник совершал колебания в одной вертикальной плоскости, параллельной платинам, а в состоянии равновесия занимал отвесное положение в плоскости симметрии часов, проходящей через ось качания и ось стрелок. Стрелки часов не должны касаться друг друга или циферблата, при заводке не вращаться в обратном направлении. Часовая стрелка должна быть прочно установлена на трубке и произвольно не проворачиваться, а минутная стрелка, не проворачиваясь на оси, без особого усилия от руки должна переводиться по направлению своего движения. Заводка часов должна осуществляться без заеданий и срывов, усилие для поднятия гири при заводке не должно превышать 1,9 кг.

В часах с дополнительными устройствами точность подачи сигнала (отклонение момента начала сигнализации от показаний минутной стрелки) должна быть ±1 мин. В часах с объединенными системами сигнализации (бой и кукование) сигналы должны воспроизводиться последовательно и не заглушать друг друга. Звук голосов в часах с "кукушкой" должен различаться по тону, имитируя кукование, быть чистым без дребезжания. Лакокрасочное и гальваническое покрытия деталей и внешнего оформления не должны иметь дефектов, видимых невооруженным глазом и портящих внешний вид часов.

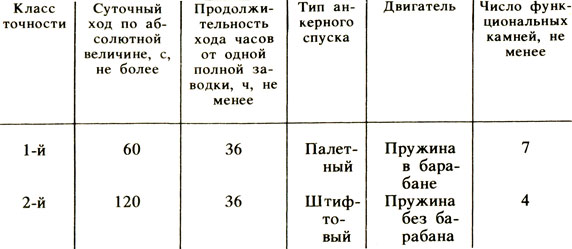

Часы шахматные в зависимости от класса и типа механизма должны соответствовать требованиям, указанным в табл. 10.

Таблица 10
Таблица 10

Часы должны показывать время в часах и минутах на двух различных циферблатах (левом и правом). Они не должны действовать от нажатия на кнопки-переключатели при застопоренном положении рычага-переключателя. Заводной механизм часов должен обеспечивать безотказную, без заеданий и срывов заводку пружины, перевод стрелок должен быть плавным и без рывков, показания часовой стрелки - соответствовать показаниям минутной стрелки.

Перемещение регулировочного устройства в пределах от среднего положения до одного из крайних должно обеспечивать изменение суточного хода не менее чем на 3 мин с анкерным палетным спуском и не менее чем на 5 мин для часов со штифтовым спуском.

Счетчик ходов должен иметь устройство для ручной установки показания количества ходов и сброса на нуль.

Секундомеры механические должны безотказно работать при температуре окружающего воздуха от 40 до -40 °С в любом положении.

Наименьшее деление на шкале должно соответствовать величине скачка секундной стрелки. Если емкость шкалы равна 60 с и шкала имеет 100 делений, то наименьшее деление шкалы соответствует 0,6 с (0,01 мин) при скачке секундной стрелки 0,2 с. Стрелки не должны касаться одна другой, а также циферблата и стекла.

Концы стрелок должны быть подогнуты к циферблату и выходить не менее чем на 0,5 мм за внутреннюю и не более чем на 0,5 мм за наружную окружность секундной шкалы. Ширина указывающего конца стрелки секундомера 1-го класса точности не должна превышать 0,15 мм, 2-го и 3-го классов - 0,2, а ширина отметок наименьших делений шкалы - 0,2 мм. Секундные стрелки после возвращения на нуль шкалы не должны отклоняться от него более чем на одно наименьшее деление. Основная и вспомогательная секундные стрелки двухстрелочного секундомера должны давать согласованные показания; рассогласование между основной и вспомогательной стрелками не допускается.

Пуск, остановка и возврат стрелок на нуль шкалы секундомера должны осуществляться однократным нажатием на заводную головку или соответственно на кнопку управления.

Точностные показатели секундомера проверяют в двух положениях: циферблатом вверх и заводной головкой вверх. Секундомеры 1 -го и 2-го классов точности с креплением серьги с противоположной стороны заводной головки проверяют в трех положениях: циферблатом вверх, заводной головкой вверх и вниз. Количество циклов испытаний с возвратом секундных стрелок на нуль шкалы для каждого положения и промежутка времени работы секундомера (30 и 60 с, 3, 30 и 60 мин) должно быть не менее десяти для секундомеров 1-го класса точности и не менее пяти для секундомеров 2-го и 3-го классов.

Точность хода наручных, карманных часов и часов-кулонов определяют визуально или на приборе ППЧ-7М. Визуальный метод применяют по методике, указанной в действующих ГОСТах. Однако визуальный метод требует длительного времени, поэтому для более быстрого определения точности хода часов на базах и в специализированных магазинах применяют прибор ППЧ-7М (рис. 26).

Рис. 26. Прибор ППЧ-7М для проверки хода часов: а - общий вид; б - диаграммы записи ходов наручных часов трех видов: 1 - точный; 2 - спешат; 3 - отстают
Рис. 26. Прибор ППЧ-7М для проверки хода часов: а - общий вид; б - диаграммы записи ходов наручных часов трех видов: 1 - точный; 2 - спешат; 3 - отстают

Принцип работы прибора основан на сравнении частоты колебаний баланса проверяемых часов с эталонной стабилизированной частотой сети переменного тока 50 Гц, который поступает на синхронный двигатель прибора. Стабилизация

частоты сети переменного тока обеспечивается от единого кварцевого или камертонного осциллятора. Полученные сравнения частот записывают на подвижной бумажной ленте прибора и по их характеру определяют точность проверяемых часов. С помощью регулировочного устройства устраняют неточность хода.
