Электронные часы

С 1973 г. в СССР было организовано производство электронных часов "Электроника" (а модели 5-206, 5-207, 5-209 с 1980 г.).

Наручные часы (рис. 25) обеспечивают их владельцу многие удобства и преимущества:

  • высокую информативность - показывают текущее время в часах, минутах, секундах, а также недели и число месяца;
  • очень большую точность - за время месячной работы электронные часы "ошибаются" не более чем на +15 с;
  • легкость считывания показаний времени благодаря применению цифровой индикации;
  • предельную простоту обслуживания при эксплуатации из-за отсутствия подвижных механических частей, а следовательно, исключение необходимости чистки, смазки и других операций по уходу, выполняемых при эксплуатации механических часов;
  • повышенную прочность и надежность работы в связи с тем, что электронные часы выполнены полностью на электронных элементах;
  • бесшумность работы.

Электронные наручные часы "Электроника" состоят из следующих основных узлов: кварцевого генератора опорных колебаний; полупроводникового вычислительного устройства; цифрового индикатора на жидких кристаллах; элементов питания и корпуса.

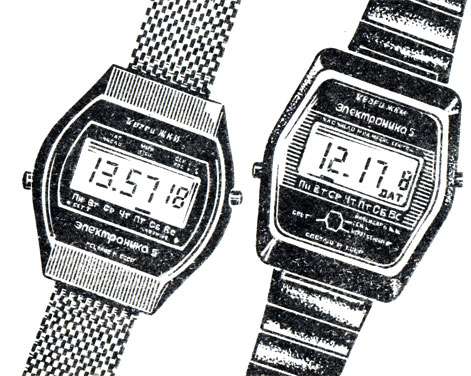

Рис. 25. Часы наручные электронные 'Электроника' 5
Рис. 25. Часы наручные электронные 'Электроника' 5

Кварцевый генератор, работающий на частоте 32 768 Гц, служит источником высокостабильных опорных колебаний и играет роль времязадающего устройства. Эти колебания в виде электрических импульсов поступают в полупроводниковое вычислительное устройство, которое преобразует опорную частоту в секундные импульсы, производит вычисление текущего времени и данные календаря, формирует сигналы управления цифровым индикатором. Поступая на цифровой индикатор, сигналы управления "высвечивают" на его экране соответствующие показания текущего времени или календаря.

Часы имеют три режима индикации времени: в часах, минутах - индицируемый постоянно, в секундах - по вызову; индикация календаря (день недели, число месяца) - по вызову при нажатии соответствующих кнопок.

По диаметру электронного блока наручные часы "Электроника" подразделяют на три группы: 1-я - малый калибр от 16 до 20 мм; 2-я - нормальный калибр свыше 20 до 26 мм; 3-я - свыше 26 до 30 мм.

Корпуса часов хромированные, брызгозащитные, как правило, не круглой формы.

Комплект питания - две батарейки по 1,35 В с продолжительностью работы не менее 12 мес.

Средний срок службы электронных наручных часов не менее 10 лет.

Вопросы для повторения

  1. Какие основные задачи стоят в одиннадцатой пятилетке по производству часов?
  2. Какая существует наиболее распространенная конструкция часов и из каких основных узлов состоит часовой механизм?
  3. Какие виды двигателей бывают в механических часах и как передается их энергия механизму?
  4. Что представляет собой передаточный механизм и каковы его функции?
  5. Какие бывают ходовые (спусковые) устройства и каково их назначение?
  6. Объясните принцип работы балансового регулятора.
  7. Каковы функции механизма заводки пружины и перевода стрелок?
  8. Какие дополнительные устройства применяют в механических часах?
  9. Чем отличаются по конструкции часы электрические от механических?
  10. Что представляют собой контактные и бесконтактные электрические часы и в чем их различие?
  11. Каковы особенности механизма камертонных часов?
  12. Какой привод баланса имеют крупногабаритные бытовые электронно-механические часы и какой источник питания этих часов?
  13. Что такое кварцевые часы и каков принцип их построения?
  14. Чем отличаются электронные часы от электромеханических?
