Чеканка

Рабочее место чеканщика и материалы

Рабочее место чеканщика - стол из металла или дерева. Столешницу изготавливают из толстых досок. Предпочтительнее деревянные конструкции, потому что при ударах они лучше поглощают звук. На рабочем столе необходимо предусмотреть место для инструмента. Постоянно хранить его на рабочем столе не следует, так как, вибрируя при работе, он будет издавать неприятный звук. Для этого лучше оборудовать отдельные шкафы и полки.

Обычно чеканщики при чеканке изделий с крупными рельефами пользуются столом другой конструкции, имеющим по периметру столешницы бортики, которые образуют ящик. В этот ящик засыпают песок. Высота бортиков стола зависит от высоты рельефа (рис. 103). Желательно иметь деревянную колоду (аналогичную, как для крепления наковальни), на которой крепят трещотки, а также используют ее для выполнения операций по высечке.

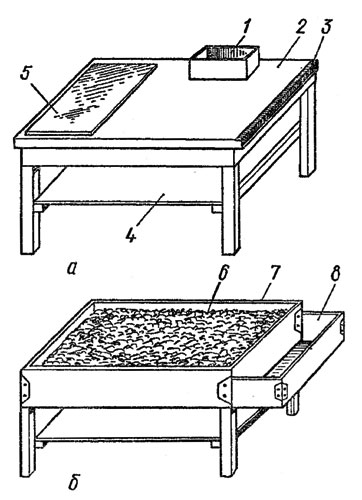

Рис. 103. Рабочее место чеканщика: а - верстак; б - ящик с песком: 1 - ящик для инструмента; 2 - столешница; 3 - стальной уголок; 4 - полка для мешков с песком; 5 - стальная плита; 6 - песок; 7 - борта ящика; 8 - место для инструмента

Непременным атрибутом любой мастерской являются тиски. Также необходимо иметь небольшие мешки из плотной ткани или кожи, заполненные песком, используемые как подкладка при чеканных работах.

Чеканка предполагает большое количество операций по пайке, сварке и отжигу металла, поэтому для выполнения их необходимо иметь газовую или бензиновую горелку.

При тонировке изделий в большом количестве применяются химикаты, в том числе и вредные для здоровья. Если нет возможности выполнять эти работы в специальном помещении с хорошей принудительной вентиляцией, то лучше проводить их на свежем воздухе. Для чеканки применяют листовой металл (обычно толщиной 0,4-1,5 мм), Имеющий хорошие пластические свойства.

Традиционным металлом для чеканки является красная медь, обладающая высокой стойкостью против коррозии. Высокая пластичность и вязкость чистой меди позволяют изготовлять из нее сложные формы. Медь хорошо шлифуется и полируется, однако быстро теряет блеск. При выколотке по модели, когда применяется постоянный подогрев металла, следует помнить, что при температуре 400-600 °С может появиться красноломкость меди, вызванная примесью висмута.

Медь перед началом работы необходимо отжечь. Для этого, если размер заготовки небольшой, ее равномерно нагревают горелкой до появления свечения металла, затем быстро охлаждают в емкости с водой. Лист большого размepa можно свернуть в рулон, связать стальной проволокой и отжечь в нагревательном приборе, например в муфельной электропечи.

При длине рулона, превышающей глубину муфеля, в печь вставляют сначала один его конец, а когда он нагреется - противоположный. Операцию повторяют до тех пор, пока равномерно нагреется весь рулон.

Отжечь металл можно также с помощью паяльной лампы и отрезка стальной или лучше керамической трубы. В таком отрезке торец, заделывают глиной, а в свободное отверстие загружают металл. Затем трубу укладывают на кирпичи на уровне сопла паяльной лампы и пламенем ее нагревают. Отжиг можно выполнить также с помощью двух паяльных ламп (рис. 104). Поскольку медь обладает повышенной теплопроводностью, время ее нагрева несколько увеличивают.

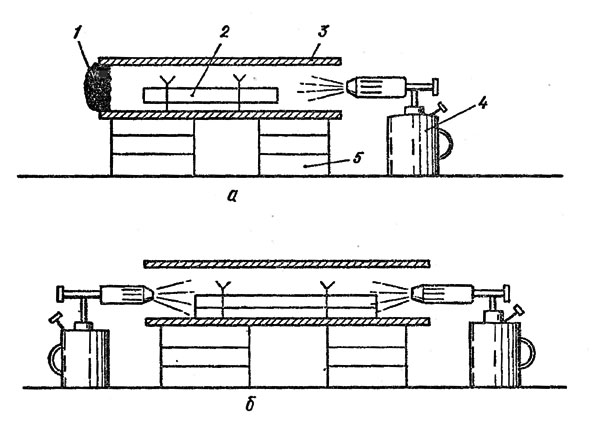

Рис. 104. Отжиг металла паяльной лампы: а - с использованием одной паяльной лампы; б - с использованием двух; 1 - глиняная заглушка; 2 - листовой металл; 3 - труба;, 4 - паяльная лампа; 5 - кирпичи

Из сплавов меди наиболее часто для чеканки используют латунь, имеющую красивый золотисто-желтый цвет.

По сравнению с медью она тверже и прочнее, однако при наличии в ней цинка (около 30 %) немного уступает меди в пластичности.

Латунь, в отличие от меди, лучше поддается химическому оксидированию. В процессе чеканки при наклепе увеличивается ее прочность, но снижается пластичность. Для снятия наклепа латунь отжигают при температуре 600-700 °С, что повышает ее пластичность. Так как латунь при отжиге после нагрева необходимо постепенно охлаждать, отжигать ее можно с помощью горелки не по всей площади изделия, а частями, только в тех местах, которые подверглись наиболее интенсивному наклепу. Некоторые виды латуни имеют относительно низкую температуру плавления и малую толщину в момент чеканки. Поэтому при отжиге газовой горелкой надо пользоваться мягким пламенем и не допускать прогара металла, поскольку исправить этот дефект очень сложно, а в некоторых случаях и невозможно.

Листовой алюминий и его сплавы чеканятся мягко и легко, поддаются глубокой вытяжке. Для чеканки применяются все марки листового алюминия с содержанием примесей не более 2 %.

При своей мягкости и пластичности алюминий в процессе работы также нагартовывается и требует отжига, однако выполнить его из-за низкой температуры плавления металла (660° С) сложно.

Отжиг следует проводить при температуре не выше 300-350 °С.

В домашних условиях применять алюминий для сложных объемных композиций, состоящих из нескольких частей, не стоит из-за сложности его пайки и сварки.

Из черных металлов для чеканки используют малоуглеродистые мягкие сорта сталей, например, декопир - отожженную и протравленную сталь. Материал трудный в чеканке, но красивый в отделке, легко монтируется с помощью пайки твердыми припоями и сваркой. Изготавливают из него небольшие декоративные изделия и крупные композиции. В процессе работы декопир быстро нагартовывается, поэтому требует частого отжига, который рекомендуется проводить при температуре 700-800 °С.
