9. Браслеты

В практике работы ювелирных мастерских в ремонт в основном поступают браслеты для часов. Реже встречаются жесткие браслеты, являющиеся украшением. Основные неисправности таких жестких браслетов - вмятины, трещины в корпусе или художественных накладных элементах. Ремонтируют эти браслеты методом рихтовки и правки на специально изготовленных по требуемому профилю оправках. Если необходимо заменить какой-либо художественный накладной элемент, то его предварительно изготовляют, а затем напаивают по общепринятой технологии.

В браслетах для часов чаще всего протираются соединительные ушки и штифты, рефины в местах трения о штифты, предохранительная восьмерка и шарнир ее крепления, шарниры крепления браслета к часам, а также отламывается язычок шнапера (рис. 85). В браслетах с карабинными замками, кроме того, возможно ослабление пружины карабина и растяжек, которое приводит к ослаблению звеньев; запор замка в этом случае будет ненадежным.

Ремонт браслетов при протирании соединительных ушков и штифтов. При протирании соединительного ушка или штифта необходимо в первую очередь разобрать звено. Для этого следует вынуть штифты, затем снять соединительные ушки. При этом протертые штифты обламывают или отрезают лобзиком, а соединительные ушки отпадают сами. Концы штифта можно вынуть, отсоединить его от глидера, к которому он припаян. Эту операцию можно выполнить двумя способами. При первом способе в глидерах лобзиковой пилочкой вырезают места пайки штифтов. При втором способе штифт высверливают сверлом, соответствующим диаметру штифта.

После разборки изготовляют новые соединительные ушки и штифты. Технология изготовления ушков и штифтов аналогична технологии изготовления этих деталей для новых браслетов.

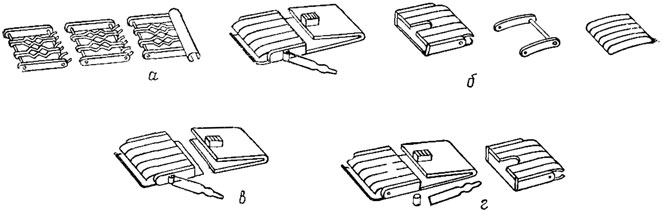

Рис. 85. Виды поломок в браслетах: а - протерты соединительные ушки или штифты, б - протерты рефины, в - обломан язычок шнапера, г - протерта предохранительная восьмерка или ее шарнир

После паяния браслет отбеливают и опиливают штифты па месту паяния. В случае необходимости проводят рихтовку глидеров и в целом звеньев.

Ремонт браслетов при протирании рефинов. Для ремонта протертых рефинов необходимо в первую очередь снять их со звена растяжки и шнаперного замка. Для этого вынимают старую пружину и направляющие штифты, рефин вынимают из звена растяжки, отделяя от боковиков, соединенных с одной или обеих сторон штифтами. При этом если рефин протерт, то после снятия пружины и направляющих штифтов он выпадает сам, а если он протерт не насквозь, то, чтобы его снять, отрезают один из штифтов соединения боковиков и вынимают его. После разрезания штифта его концы высверливают сверлом того же диаметра, что и штифт.

Наиболее часто протираются рефины шнапера и растяжного звена в местах соединения со звеном браслета. Из двух штифтов, соединяющих боковики, наиболее часто изнашивается (истирается) штифт, соединяющий звено растяжки со шнапером. Это наблюдается в соединении обоих звеньев растяжки со шнапером.

Ремонтируют изношенный рефин шнаперного замка накладкой с наружной стороны полоски металла требуемой толщины и соответствующего размера и изгибают по форме протертой части рефина. Затем накладку припаивают с двух сторон, отбеливают и опиливают. При опиловке на напаянной части делают продольные риски, продолжающие основную форму рефина. Шнаперный замок соединяют со звеном растяжки, для чего между боковиками вставляют новый штифт, изготовленный из проволоки соответствующего сечения. Установленный штифт расклепывают с обоих торцов для создания подвижного шарнирного соединения.

Если рефин звена растяжки тоже протерт, то его лучше запаивать установленным в боковики. При этом пружина не должна находиться в звене, так как при нагреве произойдет отпуск пружины. Разорванный конец рефина оттягивают методом ковки, а затем изгибают и накладывают внахлестку, после чего припаивают. Если же место протерто не насквозь, то при паянии припой накладывают на ослабленное место. После паяния рефин отбеливают, опиливают и рихтуют на специальной оправке. Затем в рефин звена растяжки устанавливают направляющие штифты и пружину.

Ремонт браслетов при обломе язычка шнапера. Отломанный язычок необходимо соединить с частью боковика шнаперного замка. Такое соединение можно выполнить путем вставки соединительной пластинки или замены всей нижней пластинки шнапера. В том и другом случае это проводится методом паяния. Перед пайкой необходимо вынуть пружины, так как при нагреве может произойти их отпуск.

Пластину, подготовленную из металла требуемой толщины, отрезают по размеру, вставляют в прорезь между боковиками и припаивают, а затем припаивают снизу внахлестку к язычку, после чего отбеливают, места паяния опиливают и подгоняют язычок по шнаперу.

Ремонт браслетов при протирании предохранительной восьмерки. В случае износа предохранительной восьмерки или шарнира, к которому она крепится, необходимо заменить дефектное звено новым. Если шарнир не изношен, то предохранительную восьмерку вынимают. Если она не разорвана, то ее можно раскусить и снять. Затем из проволоки соответствующего сечения изготовляют новую восьмерку. Изготовленную восьмерку вводят в шарнир, подгоняют по месту к шарику и спаивают в месте насадки на упорный шарик. Перед пайкой из браслета следует изъять пружины, так как при нагреве может произойти их отпуск. После пайки браслет отбеливают, восьмерку опиливают по месту пайки и окончательно подгоняют по упорному шарику.

Если протерт шарнир предохранительной восьмерки, то его отрезают от шнапера и изготовляют новый шарнир (трубку) и припаивают в прежнем месте к шнаперу. Перед пайкой пружину следует вынуть из браслета. После пайки шарнира в него вставляют предохранительную восьмерку, которую подгоняют по упорному шарику и спаивают в месте посадки на упорный шарик. Затем браслет отбеливают, шарнир и восьмерку опиливают по местам пайки и восьмерку подгоняют по упорному шарику.

Ремонт браслетов при протирании концевых шарниров крепления к часам. В случаях износа (протирания) концевых шарниров крепления браслетов к часам необходимо снять дефектный шарнир и заменить его новым.

Протертый шарнир отрезают от концевого звена браслета, а на его место припаивают новый шарнир соответствующего диаметра, изготовленный из полосы металла требуемой толщины. Шарнир изготовляют так, как концевые шарниры для новых браслетов. После пайки браслет отбеливают, шарнир опиливают и подгоняют по размеру.

Иногда необходимо заменить концевое звено соединения браслета и часов либо концевой шарнир заменить скобой, или наоборот. При этом, если ранее концевым звеном была подковка, следует изготовить новые шарниры, отрезать старые узкие шарниры, к которым крепились подковки, и на их место припаять новые. Если же вместо концевых шарниров крепления браслета необходимо выполнить концевые звенья в виде скобы (подковки), то шарнир опиливают с торцов до ширины подковки. Затем в раскрытый шарнир вводят подковку, после чего разрезной шарнир сжимают для стыковки срезов трубки, браслет отбеливают.

Доводка и отделка браслетов после ремонта проводятся по общепринятой технологии, т. е. браслеты шлифуют, полируют, промывают и сушат.
