7. Броши

Броши по конструкции очень различны. Они могут быть как без камней, так и с различного рода вставками. В качестве вставок используются как драгоценные, полудрагоценные и искусственные камни, так и фарфор, натуральная кость, пластмасса.

Брошь состоит из основания, оправы для камней, накладок, фигурных проволочных деталей, замка.

Основание броши может быть гладким, филигранным; в виде ободка под крупный камень, камею или пластмассовую вставку; чеканным; гравированным; штампованным со всевозможными отверстиями или прорезями; с филигранным накладным рисунком, эмалевым, мозаичным и др. Накладки могут быть гладкими, чеканными или гравированными, филигранными, различных форм и размеров. Замок у брошей может быть проволочным в виде крючка и сложным с предохранителем и без него (рис. 63).

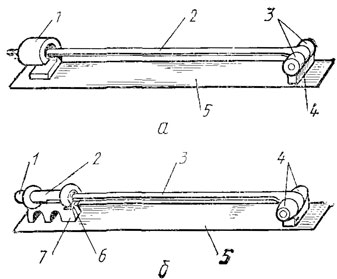

Рис. 63. Замки для брошей: а - простой в виде крючка: 1 - крючок, 2 - булавка, 3 - шарнир, 4 - основание шарнира, 5 - основание замка; б - сложный с предохранителем: 1 - ручка подвижной гильзы, 2 - наружная трубка, 3 - булавка, 4 - шарнир, 5 - основание замка, 6 - подвижная гильза, 7 - подставка под неподвижную гильзу
Рис. 63. Замки для брошей: а - простой в виде крючка: 1 - крючок, 2 - булавка, 3 - шарнир, 4 - основание шарнира, 5 - основание замка; б - сложный с предохранителем: 1 - ручка подвижной гильзы, 2 - наружная трубка, 3 - булавка, 4 - шарнир, 5 - основание замка, 6 - подвижная гильза, 7 - подставка под неподвижную гильзу

Основные конструктивные элементы брошей (оправы для камней, штампованные основания, накладные элементы и др.) изготовляются так же, как и для других ювелирных изделий (колец, серег).

При выборе типа замка необходимо учитывать конструкцию и массу самой броши. Для крупных брошей замок следует крепить несколько выше ее середины, для мелких можно применять булавку с проволочным крючком.

Проволочный замок в виде крючка прост по конструкции и применяется для крепления легких брошей.

Слиток (кусок) драгоценного металла вальцуют с периодическим отжигом и отбеливанием в пруток квадратного сечения 1,5×1,5 мм. Затем пруток протягивают в проволоку диаметром 1 - 1,2 мм. Одновременно вальцуют пластины необходимой толщины, которые используют для изготовления основания под шарнир, а в некоторых случаях - для вырезания основания под крючок или непосредственно пластинчатого крючка.

От полученной проволоки отрезают куски необходимой длинны для изготовления булавки и крючка. Затем крючок изгибают, но на свободном конце его предварительно путем нагрева и расплавления металла изготовляют шарик. Крючок может быть изготовлен и без шарика. В этом случае торец опиливают и шлифуют.

Шарнир может быть изготовлен и в виде трубки с прорезью по центру для ввода и крепления булавки на шарнире. Трубка изготовляется из пластинки протяжкой через фильер. Для заправки в фильеру конец пластины запиливают и его оборачивают кусочек проволоки (оправки) требуемого диаметра, конец которой также запилен на конце. Полученную волочением трубку размечают по длине, а также прорезают по центру лобзиком на определенную глубину и требуемую ширину.

Булавку изготовляют путем навивки спирали под шарнир и припайки упора к нижнему торцу шарнира. Второй конец булавки опиливают на конус в виде иглы. Шарнир напаивают на пластинку, которую затем припаивают к основанию броши, после чего к шарниру прикрепляют булавку и заштифтовывают. В соответствии с конструкцией броши на определенном расстоянии от шарнира припаивают крючок. Булавку подгоняют по крючку.

После монтировки замка его опиливают, шабруют и предварительно шлифуют. В таком состоянии на изделие ставят клеймо. Доводят и отделывают брошь по общепринятой технологии.

Сложный замок с задвижной гильзой обеспечивает более надежное крепление броши. Шарниром служит двухтрубчатое соединение.

Слиток (кусок) драгоценного металла вальцуют с периодическим отжигом и отбеливанием в пластины требуемой толщины. После этого протягивают через фильеры две трубки: 1-ю диаметром 3 мм, а 2-ю диаметром, рассчитанным по внутреннему диаметру 1-й трубки с учетом свободного перемещения 2-й (внутренней) трубки в 1-й (наружной). Затем наружную трубку припаивают к пластинке (стойке), которую затем припаивают к; основанию броши.

В наружной трубке шарнира лобзиком делают прорезь глубиной 5 - 6 мм и шириной 1 - 1,2 мм. К концу внутренней трубки по наружному диаметру припаивают прямоугольник (упор) шириной 0,9 - 1,1 мм, длиной 1 - 1,5 мм и высотой, соответствующей толщине стенки наружной трубки. Внутреннюю трубку вставляют в наружную со стороны прорези. Прямоугольный упор являющийся одновременно направляющей, должен свободно передвигаться по прорези наружной трубки. На противоположном конце внутренней трубки по наружному диаметру припаивают колечко (ободок), которое впоследствии будет служить ручкой для оттягивания (открытия) и закрытия шомпольного замка.

Изготовление булавки, ее шарнира и крепление их к основанию броши такие же, как в замках в виде крючка.

Булавка должна входить в наружную прорезь шарнира. Внутренняя трубка при этом оттягивается. Затем, когда булавка полностью вставлена в прорезь, внутренняя трубка задвигается в наружную и захватывает булавку в свое внутреннее отверстие. После монтировки и подгонки замок опиливают, шабруют и предварительно шлифуют. В таком состоянии на изделие ставят клеймо. Доводят и отделывают брошь по общепринятой технологии.
