5. Гравировка

В процессе гравировки на поверхности металла (изделия) © помощью специального инструмента - штихеля - вырезаются различные рисунки, орнаменты и монограммы.

В технологии художественной гравировки различают плоскостную (двумерную) гравировку, при которой обрабатывается только поверхность, и обронную (трехмерную) гравировку, при которой резцом создается рельеф или даже объемная скульптура из металла. Обронную гравировку в свою очередь подразделяют на выпуклую (позитивную), когда рельеф выше фона, и углубленную, когда рельеф ниже фона, т. е. вырезается с поверхности.

Гравировка бывает ручной и механической. Механическая гравировка выполняется борами с применением бормашины. При гравировке изделий из драгоценных металлов механическая гравировка применяется редко, а в тех случаях, когда применяется, ее назначение - предварительная гравировка, после которой производится ручная гравировка - штихелем.

Основным инструментом при гравировке является штихель - стальной резец, вставленный в деревянную ручку. Штихели бывают нескольких видов (рис. 42) и различаются по форме клинка и поперечного сечения. Режущая часть штихеля имеет типичную форму клина, снимающего стружку с поверхности металла поступательным движением. Большое значение имеет угол заточки штихеля, который должен быть 45°, при этом резец будет резать металл легко и на нужную глубину. Если угол заточки меньше 45°, то при гравировке резец будет перемещаться рывками, а при большом угле заточки скользить по металлу. Рабочая часть резца должна быть отшлифована.

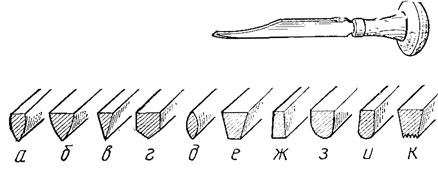

Рис. 42. Виды штихелей: а - узкий шпицштихель, б - широкий шпицштихель, в - мессерштихель, г - фасонный, д - котировочный, е - флахштихель с широкой спинкой, ж - флахштихель с узкой спинкой, з - болштихель с широкой спинкой, и - болштихель с узкой спинкой, к - фаденштихель

Изготовляются штихели вручную из инструментальной стали У12 и ХВГ. Основные виды штихелей, применяемых при гравировке ювелирных изделий, следующие: прорезной, вырезной, радиусный, плоский и т. д.

Прорезной штихель (мессерштихель) в поперечном сечении имеет клиновидную форму с острой, слегка закругленной режущей кромкой. Радиус закругления 0,1 - 0,2 мм. Этот вид штихелей имеет шесть размеров и применяется для вырезания волосяных линий большой глубины.

Вырезной штихель (шпицштихель) отличается от прорезного тем, что боковые стенки в поперечном сечении имеют небольшую выпуклость. Этот вид штихеля наиболее распространен, он имеет 20 различных размеров.

Радиусный штихель (болштихель) имеет в сечении клиновидную форму. Режущая кромка выполнена по радиусу от 0,3 до 1,5 мм. Используется для штифтовых надписей и чистовой обработки поверхности изделия. Имеет 20 различных размеров.

Плоский штихель (флахштихель) имеет плоскую режущую кромку шириной 0,2 - 3 мм; применяется для получения широких плоских углублений, а также для чистовой обработки ювелирных изделий; имеет 20 различных размеров.

При гравировке плоских изделий применяется специальная кожаная гравировальная подушечка. Часто при гравировке изделия закрепляют в граверную колоду.

При обронном гравировании с поверхности, как правило, снимается большая масса металла, поэтому, кроме штихелей, применяются гравировальные зубила, так как рубить металл значительно легче и быстрее, чем резать его штихелем. Кроме штихелей и зубил при обронном гравировании применяются керны (для разметки поверхности), сечки (плоские зубила различной ширины с заточкой на одну сторону), чеканы (стальные стержни для выравнивания фона и набивки фактуры).
