предыдущая главасодержаниеследующая глава

4. Сплавы драгоценных металлов

Для изготовления ювелирных изделий применяются сплавы драгоценных металлов, в которых за счет ввода легирующих материалов изменяются физические и химические свойства (твердость, прочность, пластичность, цвет, коррозийная стойкость, температура плавления и др.).

Сплавы золота. Процентное содержание золота в сплаве зависит от предусматриваемой пробы сплава. В качестве легирующих материалов в сплавах применяются в различных сочетаниях серебро, медь, платина, палладий, цинк, кадмий (табл. 1). Наиболее часто в ювелирном производстве применяются сплавы золото - серебро - медь; золото - серебро; золото - медь. Эти металлы являются основной частью сплава, а для придания сплаву определенного цвета в виде добавок применяют платину, палладий, кадмий, цинк, никель и др.

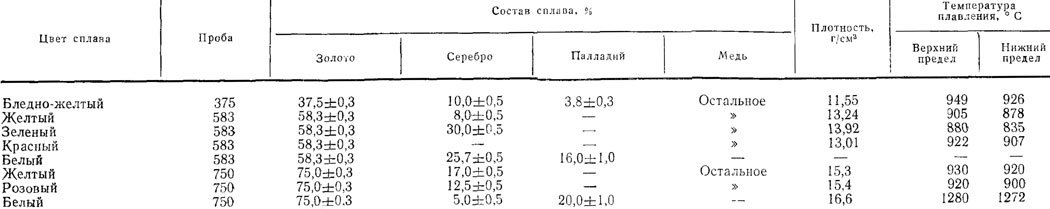

Табл. 1 Свойства и состав сплавов золота
Табл. 1 Свойства и состав сплавов золота

Сплав золото - серебро - медь (Au - Ag - Cu) имеет желтый цвет, обладает высокой прочностью и хорошо поддается обработке как механическим способом, так и методом литья.

Сплав золото - серебро (Au - Ag) может иметь цвет от желтого до белого в зависимости от процентного содержания в нем серебра, хорошо поддается обработке как механическим способом, так и методом литья. В производстве ювелирных изделий применяется редко, так как имеет бледный цвет.

Сплав золото - медь (Au - Cu) изменяет цвет от желтого до красного в зависимости от процентного содержания меди. С увеличением содержания меди твердость сплава повышается, однако он хуже поддается механической обработке. В связи с этим при изготовлении ювелирных изделий в сплав вводят небольшую часть серебра, что делает его более пластичным и ковким.

Сплав золото - платина (Au - Pt) изменяет цвет от желтого до белого в зависимости от процентного содержания платины. Сплав белого цвета называют "белым золотом". Он обладает большой твердостью и тугоплавкостью. В производстве ювелирных изделий применяется редко, в основном для изготовления оправ и кастов для крепления бриллиантов.

Сплав золото - палладий (Au - Pd) изменяет цвет от желтого до белого в зависимости от процентного содержания палладия. Сплав обладает большой твердостью и тугоплавкостью, в результате чего крайне редко применяется в ювелирном производстве.

Сплав золото - кадмий (Au - Cd) изменяет цвет от желтого до серого в зависимости от процентного содержания кадмия. Сплав хрупкий, в результате чего в ювелирном производстве применяется редко.

Сплавы серебра. Процентное содержание серебра в сплаве зависит от предусматриваемой пробы сплава. В качестве легирующих материалов применяются в различных сочетаниях цинк, кадмий, никель и алюминий (табл. 2). Наиболее часто в ювелирном производстве применяется сплав серебро - медь. Могут также применяться сплавы серебро - цинк, серебро - кадмий и др.

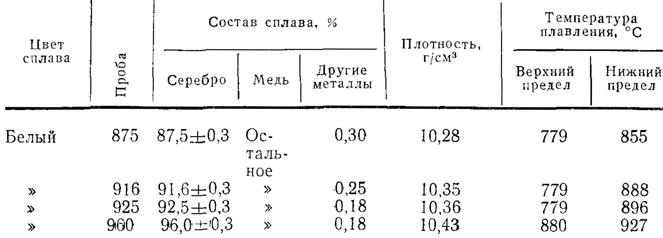

Табл. 2. Свойства и состав сплавов серебра
Табл. 2. Свойства и состав сплавов серебра

Сплав серебро - медь (Ag - Cu) изменяет цвет от блестяще-белого до красновато-желтого в зависимости от процентного содержания в нем меди. Твердость такого сплава выше твердости чистого серебра. При этом он обладает хорошей пластичностью.

Сплав серебро - цинк (Ag - Zn) белого цвета, обладает хорошей пластичностью, хорошо поддается механической обработке.

Сплав серебро - кадмий (Ag - Cd) белого цвета, обладает высокой твердостью, однако при высоком содержании кадмия (более 50%) становится хрупким.

Сплав серебро - алюминий (Ag - Al) бело-серого цвета. При содержании алюминия более 6% сплав становится хрупким, а до 6% - обладает хорошей пластичностью.

Сплав серебро - медь - кадмий (Ag - Cu - Cd) белого цвета, обладает хорошей пластичностью, устойчив на воздухе к потускнению, хорошо поддается механической обработке.

Сплав серебро - медь - цинк (Ag - Cu - Zn) бело-серого цвета. Добавление небольшого количества цинка резко повышает жидкотекучесть сплавов серебро - медь. Эти сплавы используют в основном как припои, которые имеют хорошую пластичность и поддаются механической обработке.

Четырехкомпонентные сплавы серебро - медь - цинк - кадмий (Ag - Cu - Zn - Cd) и серебро - никель - медь - цинк (Ag - Ni - Cu - Zn) в ювелирном производстве применяются редко, так как они тверды и трудно плавятся.

Сплавы платины. Платина применяется в сплавах с золотом, палладием и иридием. В ювелирном производстве сплавы платины применяются для изготовления оправ и кастой под бриллиантовые камни.

предыдущая главасодержаниеследующая глава






Лабораторные бриллианты занимают всё большую долю рынка

Советы ювелирного стилиста: выбор актуальных моделей женских колец

В 1905 году на руднике «Премьер» в Южной Африке добыт самый крупный в мире алмаз - «Куллинан»

Лабораторные бриллианты становятся популярнее

В Калининграде нашли янтарь весом более 3 кг

Муассанит: ярче бриллианта и крепче сапфира

На кувейтском острове нашли 3,6-тысячелетнюю ювелирную мастерскую

Сияющий опал: 10 удивительных фактов о самом красивом драгоценном минерале

Модный тренд 1950-х: ювелирные украшения, которые приклеивали к телу

Ювелирный этикет ношения колец: правила, которые необходимо соблюдать

Странные гигантские алмазы приоткрывают тайну состава Земли

Что хранится в королевской шкатулке?

Работу хабаровского ювелира приняли в постоянную экспозицию Эрмитажа

В Болгарии найден древний амулет из Китая



Rambler s Top100 Рейтинг@Mail.ru
© Карнаух Лидия Александровна, подборка материалов, оцифровка; Злыгостева Надежда Анатольевна, дизайн;
Злыгостев Алексей Сергеевич, разработка ПО 2008-2017
При копировании материалов проекта обязательно ставить ссылку на страницу источник: 'IzNedr.ru: Из недр Земли'
