7.2. Виды закрепки вставок

Ювелиры различают три основных широко применяемых вида закрепок: глухую, крапановую и корнеровую. Для закрепления вставок из жемчуга, янтаря, стекла, декоративных пластмасс применяется клеевая - совокупность механической и клеевой.

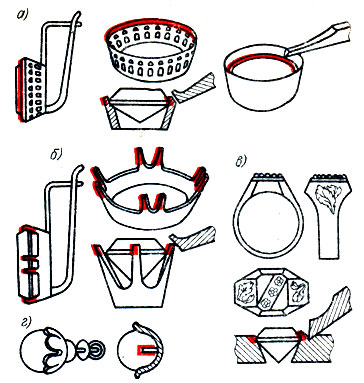

Рис. 7.2. Виды закрепки вставок
Рис. 7.2. Виды закрепки вставок

Глухая закрепка. Закрепление вставки в касте путем равномерного и непрерывного обжатия ее стенок со всех сторон металлом - закрепочным пояском каста - называется глухой закрепкой (рис. 7.2, а). Глухая закрепка позволяет придать вставке более правильную форму, резче обозначить цветовой контраст вставки и металла, а главное, обеспечивает наибольшую надежность всего изделия. Недостатком глухой закрепки является то, что ее применение ограничивается в основном закреплением непрозрачных вставок, так как подсвет (освещение) вставки в данном случае возможен только с одной (верхней) стороны. Пример исполнения глухой закрепки приведен в табл. 7.2.

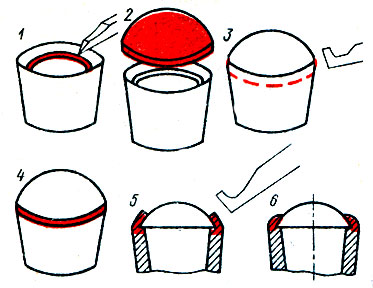

Таблица 7.2

Пример исполнения глухой закрепки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак) и подобрать вставку (вставки)
Зафиксировать изделие (кольцо, серьгу, кулон и т. д.) в тисочках; тисочки держат в левой руке, а в правой - инструмент для закрепки Тисочки
Подрезать каст под вставку - вырезать посадочный поясок-гнездо для вставки (эскиз 1) Шпицштихель
Установить вставку в каст; при этом не должно быть качения вставки в гнезде (эскиз 2) Пинцет
Обжать вставку (борт каста по вставке): скачала штихелем вставку слегка зафиксировать в четырех, противоположных друг другу точках каста (эскиз 3), а затем сапожковым давчиком путем равномерного и плавного, почти непрерывного и одинакового по силе нажатия - движения на стенку каста - обжать вставки по всему периметру; обжатие должно получиться ровным, мягким, без зазоров между вставкой и стенками каста (эскиз 4) Давчик, штихель
Подрезать каст (срезание каста на фадан - глянцевая подрезка): срезать заваленный слой металла на торцовой поверхности каста, образуя угол для нанесения гризанта (эскиз 5) Штихель
Зачистить участки соприкосновений верхних стенок каста с поверхностью вставки от следов инструмента Надфиль, полировник
Нанести гризант Накатка
Снять с изделия пыль и опилки Щетка волосяная

Крапановая закрепка. Процесс закрепления вставки в касте при помощи кра- панов - приливов (стоек) металла, выступающих над верхней кромкой каста,- называется крапановой закрепкой (рис. 7.2, б). Крапановая закрепка применяется для закрепления практически всех видов вставок из драгоценных, полудрагоценных и поделочных камней. Крапановая закрепка обеспечивает лучшее по сравнению с глухой закрепкой освещение вставки, позволяет увидеть ее форму и огранку, а в случае необходимости легко произвести профилактический осмотр (осуществить промывку вставки). Ювелирные украшения с крапановой закрепкой вставок производят впечатление ажурных, легких. Крапановая закрепка является самым распространенным видом закрепки, она применяется примерно в 50% всех изделий со вставками, выпускаемыми в нашей стране. Пример исполнения крапановой закрепки приведен в табл. 7.3.

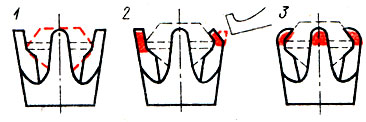

Таблица 7.3

Пример исполнения крапановой закрепки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак) и подобрать вставку (вставки)
Зафиксировать изделие в тисочках: тисочки - в левой руке, инструмент для закрепки - в правой Тисочки
Запилить (выровнять) по верху крапаны Надфиль
Выпилить всечки (упоры) - посадочное место на внутренней стороне крапанов Штихель (плоский или вырезной), бормашинка, фреза
Установить вставку в посадочное место (эскиз 1) Пинцет
Обжать крапаны плотно по поверхности вставки (эскиз 2) Давчик
Запилить крапаны придать одинаковую форму, длину (эскиз 3) Надфиль
Полировать крапаны Полировник
Удалить с изделия пыль и опилки Щетка волосяная

Корнеровая закрепка. Процесс, когда закрепление вставки осуществляется при помощи корнеров, поднятых штихелем из металла изделия, а сама вставка укладывается в гнездо - опорный поясок в отверстии изделия, - называется корнеровой закрепкой (рис. 7.2, в). Наиболее часто корнеровая закрепка применяется для закрепления прозрачных вставок, так как освещение их возможно и сверху и снизу. Особенно же незаменим этот вид закрепки в многокаменных изделиях, когда сочетание цвета многочисленных вставок, корнеров и специально вырезанного на боковой стороне каста сквозного узорчатого рисунка придает изделиям особую нарядность, зрелищность и привлекательность. Пример исполнения корнеровой закрепки приведен в табл. 7.4.

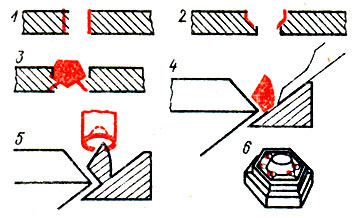

Таблица 7.4

Пример исполнения корнеровой закрепки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак) и подобрать вставку (вставки)
Закрепить изделие, сверлить отверстие под посадочное место (эскиз 1) Тисочки, сверло, дрель
Запилить отверстие - удалить заусенцы Надфиль
Вырезать посадочное место под вставку (эскиз 2) Штихель
Выпилить часть металла в отверстии снизу - "открыть" отверстие (эскиз 3) Лобзик
Установить вставку в посадочное место Пинцет
Срезать слой металла, смещая его в сторону вставки, вертикально к вставке (эскиз 4) Штихель
Обсечь корнер: сделать вертикальные ребра, срезать металл между корнерами, оформить (закатать) корнер (эскиз 5) Штихель, корневертка
Обрезать металл вокруг вставки, полировать выглаживанием (эскиз 6) Штихель, полировник
Удалить с изделия пыль и опилки Щетка волосяная

Клеевая закрепка. Вставки из жемчуга обычно закрепляют в сферической формы чашечке, снабженной резьбовым штифтом, при этом радиус чашечки должен быть чуть меньше радиуса жемчужин (рис. 7.2, г). Для посадки жемчужин на штифт в них сверлом с диаметром, равным диаметру штифта, просверливают Отверстие на глубину 2/3 ее размера. Но такой способ, как показывает практика, не обеспечивает качественной закрепки, поэтому для повышения прочности и надежности соединения при изготовлении ювелирных изделий со вставками из жемчуга используют клеющие вещества, т. е. механическая закрепка дополняется клеевой. Клеевая закрепка применяется также для закрепления вставок из стекла, янтаря, декоративных пластмасс. В качестве клея, как правило, употребляется клей "Циакрин-ЭСЬ (С6Н22); хранится и переносится клей в полиэтиленовых ампулах. Пример исполнения клеевой закрепки приведен в табл. 7.5.

Таблица 7.5

Пример исполнения клеевой закрепки

Операция Инструмент, приспособление, материал
Подготовить рабочее место (верстак), подобрать вставку (вставки), подготовить клей, изделие
Обезжирить склеиваемые по верхности (отверстие вставки-жемчуга и штифт изделия), высушить при комнатной температуре Ацетон или спирт
Нанести клей в отверстие вставки и на штифт (эскиз 1) Ампула с клеем "Циакрин-ЭО"
Соединить склеиваемые детали (эскиз 2)
Удалить излишки клея с поверхности изделия Фланель, ацетон, спирт
Сушить в течение 24 - 28 часов

Примечание. Закрепление вставок из стекла осуществляют только с помощью клея: наносят его в лунку изделия, а затем легким нажатием получают контакт со вставкой (эскиз 3).
