6.3. Изготовление брошей
Таблица 6.9
Пример процесса изготовления броши выпиливанием и опиливанием
| Операция | Инструмент, приспособление, материал |
| Подготовить (прорисовать) эскиз, чертеж, рисунок броши с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять полосу листового проката (из золота, серебра, мельхиора, меди) толщиной 1,8 - 2 мм и отрезать от нее заготовку больших, чем брошь, размеров (по площади) | Ножницы |
| Править заготовку (эскиз 2) | Флакейзен, молоток |
| Отжечь заготовку (эскиз 3) | Асбестовый лист, горелка |
| Разметить - перенести на заготовку рисунок броши | Чертилка |
| Выпилить внутренний контур броши {эскиз 4) | Лобзик |
| Выпилить внешний контур броши (эскиз 5) | " |
| Опилить (округлить) острые края выпиленных контуров | Плоский, полукруглый напильник |
| Выбрать вид замка и изготовить его (описано и показано в п. 5.6); припаять замок к броши (с внутренней ее стороны); отбелить брошь; зачистить места пайки | Надфиль, асбестовый лист, припой, горелка, флюс, кисточка, пинцет, ванночка, отбел |
| Шлифовать брошь по контуру и внешнюю (лицевую) ее сторону | Мелкозернистая наждачная бумага |
| Очистить брошь в четырех- хлористом водороде или в технических моющих средствах ТМС-31, TMC-70, ТМС-160, затем промыть в Теплой воде, просушить | Ванночки, моющие средства |
От общего объема выпуска ювелирных украшений в нашей стране на долю брошей приходится примерно 8%. Примеры изготовления брошей приведены в табл. 6.9 - 6.12.

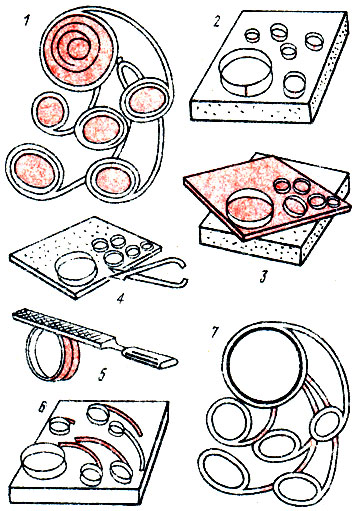

Таблица 6.10
Пример процесса изготовления броши-веточки
| Операция | Инструмент, приспособление, материал |
| Подготовить чертеж, эскиз, рисунок броши и отдельных ее элементов с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять полосовой прокат, толщиной 1 мм из золота, серебра, мельхиора, меди, нарезать заготовки и изготовить согласно размеру и форме каждой вставки поочередно все касты (эскиз 2) | Ножницы, надфиль, кисточка, флюс, припой, пинцет, асбестовый лист, горелка |
| Взять лист проката толщиной 1 мм, уложить на него все касты, офлюсовать, наложить припой, закрепить, паять (эскиз 3) | Кисточки, флюс, пинцет, припой, асбестовый лист, горелка |
| Вырезать касты из листа (эскиз 4) | Ножницы |
| Отбелить касты, промыть, просушить | Ванночки, отбел, пинцет |
| Опилить касты по обечайке (эскиз 5) | Напильник |
| Нарезать из проволоки диаметром 2 мм заготовки соединительных элементов, гнуть, а затем припаять к кастам (эскиз 6) | Кусачки, кис точка, флюс, пинцет, припой, асбестовый лист горелка |
| Отбелить спаянные узлы, промыть, просушить | Ванночки, отбел, пинцет |
| Зачистить места пайки | Напильник |
| Паять друг с другом все отдельные части броши (эскиз 7) | Напильник, кисточка, флюс, припой, пинцет, асбестовый лист, горелка |
| Выбрать вид замка, изготовить его, припаять к броши | Напильник, кисточка, флюс, припой, пинцет, асбестовый лист, горелка |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Зачистить места пайки | Напильник |
| Полировать брошь кругом | Полировальные щетки, паста ГОИ |
| Произвести химическую очистку броши, а затем промыть с моющих средствах ТМС-31, ТМС-70, ТМС-160 и просушить, брошь готова, осталось закрепить вставки из ограненных самоцветных камней или разноцветного стекла | Моющие средства |

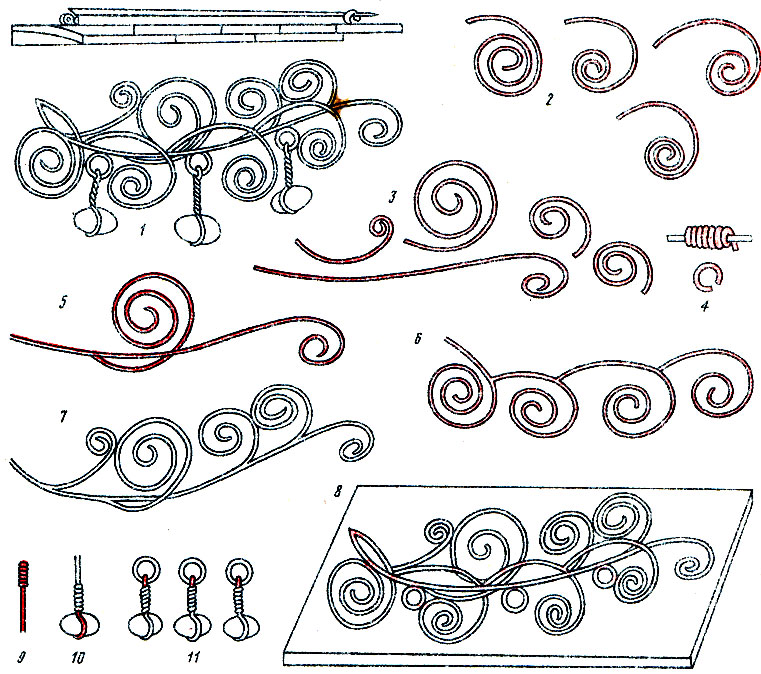

Таблица 6.11
Пример процесса изготовления ажурной броши
| Операция | Инструмент, приспособление, материал |
| Подготовить (прорисовать) эскиз, чертеж, рисунок бреши и отдельных ее элементов с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять полосу листового проката из золота, серебра, мельхиора, меди толщиной 1,8 - 2 мм и нарезать заготовки для отдельных элементов длиной и шириной согласно чертежу | Линейка, чертилка, ножницы |
| Отжечь заготовки до малинового цвета | Асбестовый лист, горелка |
| Согнуть из соответствующих заготовок поочередно сначала передние (эскиз 2), а затем задние (эскиз 3) ажурные элементы (завитки) | Круглогубцы, плоскогубцы, оправки |
| Изготовить (методом гибки-навивки) разъемные колечки из проволоки диаметром 1 мм (эскиз 4) | Оправка, лобзик, волочильная доска, плоскогубцы |
| Припасовать два задних элемента ажура, как показано на эскизе 5, сделав в соответствующем месте пропил | Лобзик, надфиль |
| Припасовать передние элементы ажура, офлюсовать, наложить припой, зафиксировать, паять (эскиз 6) | Кисточка, флюс, припой, пинцет, асбестовый лист, горелка, зажимы |
| Отбелить промыть, просушить | Ванночки, отбел, пинцет |
| Зачистить места пайки | Надфиль |
| Припасовать задние элементы ажура, офлюсовать, зафиксировать, паять (эскиз 7) | Кисточка, флюс, припой, пинцет, асбестовый лист, горелка, зажимы, надфиль |
| Отбелить, промыть, просушить | Ванночка, отбел, пинцет |
| Зачистить места пайки | Надфиль |
| Припасовать передние и задние элементы ажура, а также колечки (эскиз 8), паять сначала ажур, а затем колечки | Надфиль и те, что необходимы при пайке |
| Отбелить спаянный узел, промыть, просушить | Ванночки, отбел, пинцет |
| Запилить (зачистить) места пайки | Надфиль |
| Выбрать вид замка, изготовить замок (описано и показано в п. 5.6), припаять замок к нелицевой стороне броши, отбелить, промыть и просушить, зачистить места пайки | Те же, что и в процессе изготовления броши |
| Опилить лицевую и обратную стороны броши | Напильник |
| Полировать лицевую сторону броши | Полировальные щетки, паста ГОИ |
| Взять круглую проволоку диаметром 1.0 мм, отрезать три заготовки для элементов удержания камней, навить спиральки (эскиз 9) | Оправка, волочильная доска, плоскогубка, плоскогубцы |
| Закрепить камни в удерживающих элементах (эскиз 10), соединить с колечками (эскиз 11) | Круглогубцы |
| Очистить брошь в четыреххлористом водороде или технических моющих средствах TMC-31, TMC-70, TMC-160, затем промыть в теплой воде, просушить | Ванночки, моющие средства |

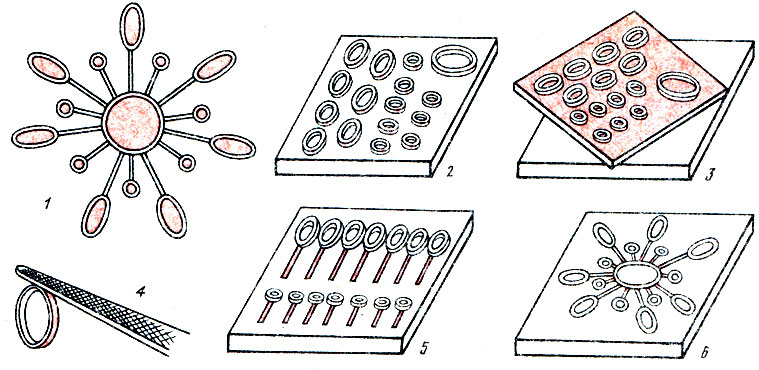

Таблица 6.12
Пример процесса изготовления фантазийной броши
| Операция | Инструмент, приспособление, материал |
| Подготовить чертеж, эскиз, рисунок броши и отдельных ее элементов с указанием необходимых размеров (эскиз 1) | Бумага, карандаш, перо, тушь |
| Взять полосу листового проката из золота, серебра, мельхиора, меди толщиной 1 мм и нарезать заготовки длиной согласно размеру вставки и шириной 2 мм для всех пятнадцати кастов | Ножницы |
| Согнуть заготовки в шинки, припасовать, спаять, отбелить, промыть, просушить, зачистить места пайки (эскиз 2) | Плоскогубцы, надфиль, кисточка, флюс, припой, пинцет, асбестовый лист, горелка, ванночки, отбел |
| Взять широкий лист проката (толщина 1 мм) и уложить на него все касты, офлюсовать, уложить припой, закрепить, паять (эскиз 3) | То же |
| Вырезать касты | Ножницы |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Опилить касты по обечайке (эскиз 4) | Напильник |
| Нарезать из листового проката толщиной 1 мм заготовки (14 штук), шириной 2 мм для соединительных элементов, опилить | Ножницы, надфиль |
| Припасовать соединительные элементы к кастам (эскиз 5), паять по очереди | Надфиль, кисточка, флюс, припой, пинцет, зажимы, асбестовый лист, горелка |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Зачистить места пайки | Надфиль |
| Припасовать центральный каст и соединительные элементы, паять по очереди (эскиз 6) | Надфиль, кисточка, флюс, припой, пинцет, зажимы, асбестовый лист, горелка |
| Отбелить, промыть, просушить | Ванночки, отбел, пинцет |
| Запилить все касты (брошь расположить лицевой частью вниз) заподлицо с соединительными элементами | Надфиль |
| Выбрать вид замка, изготовить, припаять к броши | Те, что необходимы в процессе изготовления броши |
| Отбелить, промыть, просушить, зачистить места пайки | Ванночки, отбел, пинцет, надфиль |
| Закрепить вставки | Штихель, давчик, пинцет |
| Полировать брошь кругом (кроме вставок) | Полировальные щетки, паста ГОИ |
| Произвести химическую очистку броши, промыть, просушить | Технические моющие средства, ванночки |
|
