5.9. Изготовление петель

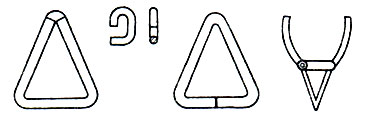

Рис. 5.10. Виды петель
Рис. 5.10. Виды петель

Петля (рис. 5.10) является деталью одного из видов замка к серьгам, другая деталь которого - шарнир. Петлю делают из предварительно отожженной проволоки, а в качестве шарнира используют необходимой длины трубку, которую припаивают к касту, ранту, основанию строго напротив и перпендикулярно к крючку. Пример изготовления петли приведен в табл. 5.22.

Таблица 5.22

Пример процесса изготовления петли

Операция Инструмент, приспособление, материал

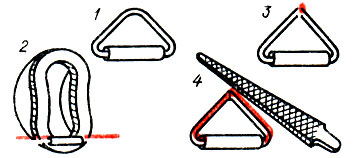

Подготовить рабочее место (верстак), выполнить эскиз, чертеж, рисунок петли и отдельных ее элементов с указанием необходимых размеров (эскиз 1) Бумага, карандаш, перо, тушь
Взять готовую трубку из золота, серебра, мельхиора, меди диаметром 1,0 - 1,2 мм и отрезать (необходимой длины) шарнир Лобзик
Взять проволоку из золота, серебра, мельхиора, меди диаметром 0,8 - 1,0 мм и отрезать заготовку длиной примерно в три раза больше длины шарнира Ножницы
Отжечь проволоку до малинового цвета Асбестовый лист, горелка
Продеть проволоку в шарнир (эскиз 2) Плоскогубцы
Согнуть проволоку, припасовать концы (эскиз 3) Круглогубцы, надфиль
Офлюсовать, наложить припой, закрепить концы, паять; припой для золота - П3л585-IV, для серебра - ПСр-45, для меди - ПМЦ-36, для мельхиора - ПМФ-9 Кисточка, флюс, пинцет, припой, асбестовый лист
Отбелить, промыть, просушить; отбелы те же, что и при изготовлении шинки Ванночки, отбел, пинцет
Опилить место пайки Надфиль
Придать петле методом гибки требуемую форму согласно чертежу (эскиз 4) Круглогубцы
Шабрить петлю кругом Шабер
