2.1. Мерительный инструмент

Линейка. Обычная, только непременно металлическая длиной 100 - 150 мм (рис. 2.1, а). Делительная шкала линейки должна быть четкой, хорошо просматриваться. Не допускаются зазубрины рабочего ребра. Используется линейка при проведении необходимых замеров, а также при нанесении чертилкой прямых рисок.

Штангенциркуль, микрометр стандартные. Штангенциркулем (рис. 2.1,6) производят замеры внешних и внутренних размеров, глубины отверстий и выступов. Точность измерения штангенциркулем выше, чем линейкой, потому что, во-первых, цена деления его шкалы точнее (0,1 мм), а во-вторых, штангенциркуль плотнее и надежнее соприкасается с измеряемым предметом. Микрометр (рис. 2.1, в) необходим ювелиру в тех случаях, когда требуется особая точность определяемого размера, в первую очередь при измерении толщин заготовок изделий или деталей. Цена деления шкалы микрометра 0,01 мм.

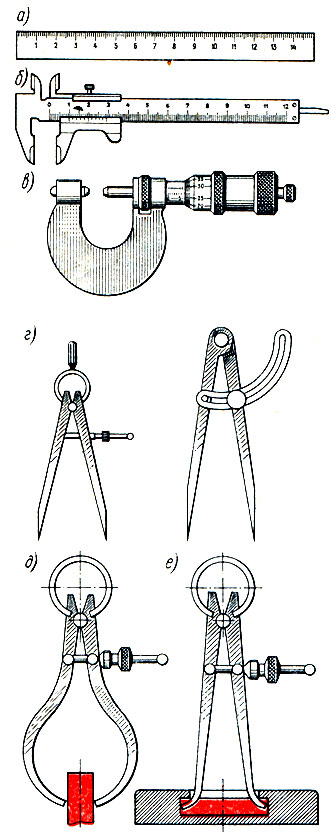

Рис. 2.1. Мерительный инструмент

Разметочный циркуль. Представляет собой (рис. 2.1, г) два металлических стержня, соединенных пружинным кольцом и стопорным винтом. Пружинное кольцо обеспечивает рабочим концам циркуля возможность раздвигаться, расходиться в разные стороны, а стопорный винт необходим для фиксации расстояния между стержнями. Рабочие концы стержней циркуля делают заостренными. Применяется разметочный циркуль при делении линий на отрезки, построении углов, делении круга, обозначении окружностей и дуг, а также при переносе линейных размеров с рисунка на материал.

Нутромер и кронциркуль стандартные. Нутромером (рис. 2.1, д) замеряют внутренний диаметр изделия и деталей, а кронциркулем (рис. 2.1, е) - внешний.
