1. Гладкие кольца без камней

К гладким кольцам относятся обручальные, типа "печатка" и другие без камней и ажурных элементов. Наиболее характерные виды ремонта этих изделий следующие: увеличение и уменьшение размера кольца, восстановление поврежденной поверхности и формы кольца.

Увеличение размера обручальных колец. Для этого либо используют механическую растяжку на ригеле, либо вставляют кусочек металла той же пробы, из которой изготовлено основное изделие. Механической растяжке (на 2-3 размера) хорошо поддаются обручальные кольца шириной до 7-8 мм, несколько хуже - шириной 9-12 мм, а также кольца типа "печатка", "поясок" и др.

Увеличение размера обручального кольца механическим способом проводится по следующей технологии. Ювелир проверяет с помощью кольцемера или штангенциркуля размер кольца, которое требует увеличения, и определяет, на сколько следует увеличить кольцо. Затем кольцо отжигают пламенем горелки и после охлаждения надевают на ригель, который установлен в специальный станок растяжки (рис. 73). В специальную прижимную рукоятку устанавливают ролик соответствующий по форме профилю обручального кольца. Рукоятку с роликом прижимают левой рукой к обручальному кольцу, находящемуся на ригеле. Правой рукой начинают вращать рукоятку ригеля, приводя в движение направляющую ось и прижимную рукоятку. При этом левой рукой необходимо прилагать усилие к рукоятке как для прижима ролика к кольцу, так и для его медленного перемещения вправо, т. е. насаживания на ригель.

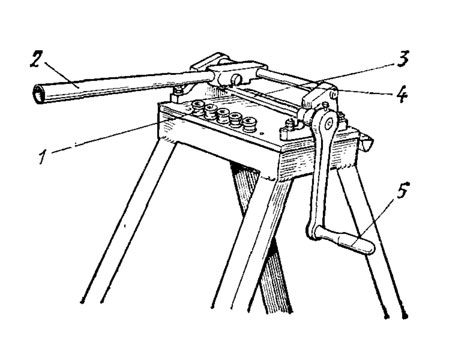

Рис. 73. Станок для растяжки колец: 1 - профильные ролики, 2 - прижимная рукоятка, 3 - ригель, 4 - направляющая ось, 5 - рукоятка
Рис. 73. Станок для растяжки колец: 1 - профильные ролики, 2 - прижимная рукоятка, 3 - ригель, 4 - направляющая ось, 5 - рукоятка

Увеличив кольцо до нужного размера, его отжигают, отбеливают, промывают, протирают насухо, а затем с помощью напильника выравнивают торцы кольца. Если имеются неровности на внешней полукруглой форме или внутренней части кольца, их удаляют шабером. После этого кольцо шлифуют и полируют на волосяной шайбе с применением полировочной пасты. Затем кольцо снова полируют на волосяной шайбе, что придает ему блеск, промывают в мыльном растворе с добавлением нашатырного спирта, а затем в теплой воде, просушивают и протирают замшей.

Увеличение широких обручальных колец путем вставки кусочка металла проводится по следующей технологии. Проверяют размер кольца с помощью кольцемера или штангенциркуля и определяют, на сколько его нужно увеличить. Затем лобзиковой пилочкой разрезают шинку кольца (рис. 74). Разрезанное кольцо отжигают, надевают на ручной ригель (см. рис. 18) и с помощью деревянного или текстолитового молотка насаживают и раздают по окружности до требуемого размера. Затем изготовляют и подгоняют вставку, т. е. кусочек металла той же пробы, из которого изготовлено основное изделие. Этот кусочек по ширине и толщине должен соответствовать размерам шинки кольца.

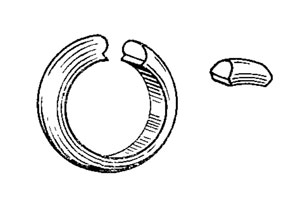

Рис. 74. Кольцо, подготовленное к увеличению с применением вставки
Рис. 74. Кольцо, подготовленное к увеличению с применением вставки

Перед пайкой необходимо кольцо и вставку прокипятить в борной кислоте, чтобы изделие не потеряло глянца, а затем место паяния посыпать бурой. Паяют кольцо припоем из того же металла, из которого изготовлено основное кольцо. Мелкие пельки (кусочки) припоя накладывают на стыки и паяют под действием пламени горелки. После паяния кольцо отбеливают, просушивают, а затем обрабатывают впаянный кусочек. С помощью надфиля и шабера его профиль подгоняют к профилю шинки кольца так, чтобы не было заметно неровностей (впадин или выступов). Последующая отделка кольца проводится так же, как и при увеличении кольца механическим способом.

Уменьшение размера обручальных колец. Обручальные кольца можно уменьшить как вырезанием части шинки, так и механическим путем в конусной анке с помощью специальных пуансонов (рис. 75). Таким путем можно уменьшить обручальное кольцо на 2-3 размера в зависимости от его ширины. Кольца шириной более 8 мм трудно поддаются сжатию, и их рекомендуется уменьшать вырезанием части кольца.

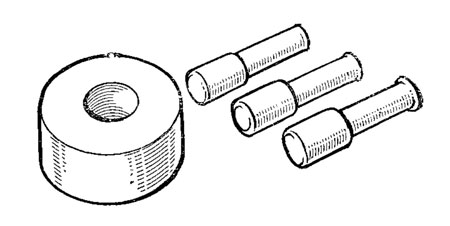

Рис. 75. Конусная анка и пуансоны для уменьшения обручального кольца
Рис. 75. Конусная анка и пуансоны для уменьшения обручального кольца

Технология уменьшения обручального кольца следующая. С помощью кольцемера или штангенциркуля проверяют размер кольца и определяют, на сколько надо уменьшить кольцо. Затем кольцо отжигают пламенем горелки и охлаждают. Подбирают пуансон требуемого диаметра, кольцо вкладывают в конусное отверстие анки и ударяют молотком по пуансону - в результате кольцо сжимается. При уменьшении кольца таким способом его периодически вынимают из анки и переворачивают, чтобы сжатие произошло с обоих торцов. Во время ударов по пуансону анка должна стоять на жесткой поверхности (наковальне). Если кольцо плохо поддается сжатию, то его нужно еще раз отжечь. Доведенное таким образом до нужного размера кольцо вынимают из анки и устанавливают на ригель станка растяжки, где его обкатывают с помощью ролика для восстановления нужного профиля. Доводка и отделка кольца такие же, как и при увеличении кольца.

Гладкие кольца типа "печатка", "поясок" уменьшают по той же технологии, что и увеличение колец. Отличительной чертой является то, что после разрезания шинки и вырезания части ее кольцо сгибают с помощью специального приспособления, называемого "девятка" (рис. 76). При этом необходимо достичь стыка торцов шинки, т. е. обеспечить плотную фугу, и запаять кольцо припоем, предварительно прокипятив кольцо в борной кислоте и смазав торцы бурой. После пайки кольцо отбеливают и рихтуют на ручном ригеле. Доводят и отделывают кольцо так же, как и при его увеличении.

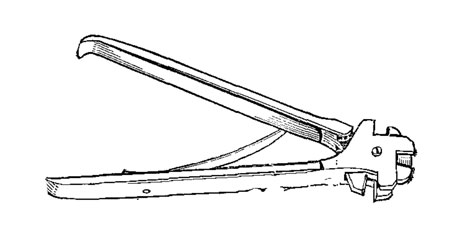

Рис. 76. Приспособление для ручной гибки колец ('девятка')
Рис. 76. Приспособление для ручной гибки колец ('девятка')

Восстановление поврежденной поверхности и формы кольца. В процессе носки кольца на нем могут появиться повреждения поверхности (вмятины, царапины), а также искажения формы (изгибы, эллипсность).

При искажениях формы кольцо надевают на ригель и выправляют его форму. Если обручальное кольцо шириной до 8 мм, то его исправляют механическим путем на станке, показанном на рис. 73, а если это кольцо типа "печатка", "поясок" или другого гладкого типа, то его исправляют на ручном ригеле с помощью деревянного или текстолитового молотка. После правки формы кольцо доводят и отделывают так же, как и при увеличении колец.

При наличии на поверхности кольца повреждений (вмятин или царапин) его закрепляют в ручные тиски и с помощью надфиля выправляют наружную поверхность, а затем шабером придают ей соответствующий профиль. Доводка и отделка кольца такие же, как при увеличении.

Если кольцо имеет трещину или разрыв, то устранить такое повреждение можно методом пайки по той же технологии, что и при уменьшении кольца методом вырезания части его.
