4. Кольца с камнями

В настоящее время изготовляют много разновидностей колец с камнями. Причем от формы, размера и природы камня зависит конструкция кольца. Основными элементами в кольцах с камнями являются оправы для камней (рис. 50), или касты.

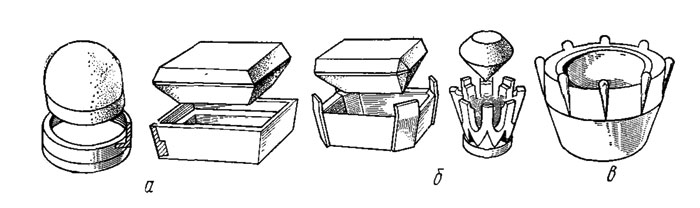

Рис. 50. Виды оправ: а - глухие, б - крапановые, в - кориеровая

Наиболее распространены касты под глухую и крапановую закрепки, которые в условиях индивидуального производства могут изготовляться штамповкой или выпиливанием вручную.

В одном изделии могут применяться и несколько видов закрепки, что наиболее часто встречается в кольцах с драгоценными камнями (изумруды, бриллианты). Так, в сочетании с глухой или крапановой закрепкой возможно применение корнеровой или в сочетании с глухой - применение крапановой закрепки. Для закрепки мелких камней применяются специальные оправы типа корнеровой, каре, фаденовой, тиктовой и кармезиновой.

К группе глухих оправ относятся глухой каст, т. е. чашечка с плоским дном, и ободковые оправы с параллельными или комическими стенками.

Глухие оправы могут изготовляться штамповкой или вручную путем вырезки ленты из пластины соответствующей толщины. Глухой каст желательно штамповать с последующей вытяжкой, тогда дно получается цельным с ободком. Если отсутствует возможность штамповки на прессе, то можно применить специальные приспособления (ручные штампы). Отдельно изготовляют ободок и днище, которое припаивают к одному из торцов ободка.

Ободковую оправу легко изготовить вручную. Для этого вырезают ленту по предварительной разметке из ранее подготовленного металла, изгибают в ободок и после подгонки торцы на месте стыка спаивают.

Для лучшего освещения камня, а также повышения его художественной ценности в ободковой оправе вырезают сквозной узор по рисунку, что может быть сделано до изгиба непосредственно в ленте или уже в спаянном ободке. Такой же узор может быть получен и при штамповке ленты. Затем оправу правят как с целью рихтовки контура, так и для доведения до требуемого размера по камню и создания определенной формы (параллельности или конусности).

Крапановая оправа в индивидуальном производстве изготовляется штамповкой или выпиливанием вручную по предварительной разметке. Простейшей заготовкой для крапановой оправы является так называемая галерейка (рис. 51), которая может быть гладкой или фасонной. Чтобы изготовить каст на определенное количество крапанов согласно форме и размеру камня, следует отрезать часть штампованной галерейки, причем те вертикально по расположению крапанов, а наклонно для более качественной спайки и получения при необходимости определенной конусности каста. Затем отрезанную часть каста изгибают (формуют) по камню и после припасовки торцы сплавляют.

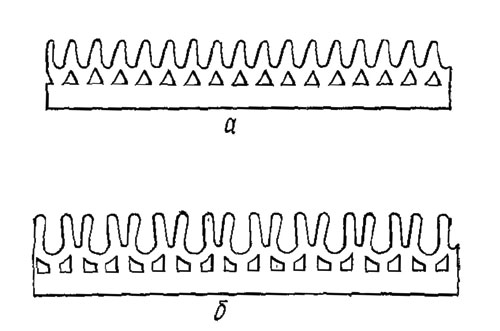

Рис. 51. Заготовка для крапановой оправы: а - с одинарными крапанами; б - с парными крапанами

Полученную крапановую оправу рихтуют на специальном ручном ригеле для кастов и в конусной анке подгоняют по камню крапаны.

Если каст изготовляют вручную, то в первую очередь вырезают ленту, которую изгибают и спаивают в ободок, т. е. изготовляют ободковую оправу, которую после спаивания рихтуют и подгоняют по размеру камня. Затем проводится разметка и ручная выпиловка крапанов с применением лобзиковых пилочек и надфилей различных профилей. Для удобства выпиливания каст должен быть насажен на деревянную оправу.

При изготовлении фасонного каста вручную после выпиливания крапанов его переворачивают на оправке и на противоположном торце по предварительной разметке делают запиловки, к торцу припаивают ободок из квадратной прокатанной проволоки, который называется "дикель", - образуется фасонный каст.

Корнеровые оправы бывают открытыми и встроенными.

При изготовлении открытой корнеровой оправы в качестве исходной заготовки используют толстостенную конусную ободковую оправу. Край ободка оправы подгоняют к рундисту камня. От нижней части царги к верхнему ее краю делают расходящиеся в ширину корнеры. Сначала их намечают в верхнем краю царги корнайзеном, материал между ними вырезают, опиливают и подчеканивают до тех пор, пока не будет получена требуемая форма корнеров. Материал между ними делается к верхнему краю тоньше; у рундиста он становится настолько тонким, что, если смотреть сверху, видны только корны вокруг камня - оправа открыта.

У встроенных оправ отсутствует каст, и камень вставляется в гнездо толстой пластины металла или непосредственно в боковые грани кольца. Гнездо высверливают. Круглые плоские камни крепятся прямо в гнездах, а для камней других форм углубление обрабатывают с помощью штихеля и фрез. Для овальных камней можно просверлить два отверстия и вырезать металл между ними фрезой или штихелем.

Отверстие встроенной оправы должно точно соответствовать форме камня. Если оно будет большое, то камень невозможно прочно закрепить.

Оправу каре изготовляют следующим образом (рис. 52, а), В квадратной пластине просверливают отверстие, которое затем штихелем или фрезой расширяют и подгоняют так, чтобы его диаметр в верхней части соответствовал рундисту камня. Затем шпицштихелем в каждом углу квадрата двумя резами отделяют узкий лепесток металла 1, который расширяется от угла по направлению к камню. На четырех лицевых поверхностях квадрата хорошо отполированным флахштихелем ровно скашивают плоскости между резами шпицштихеля так, чтобы они шли от наружной стороны квадрата к отверстию камня. Широким шпицштихелем надрезанный металл поднимают от углов квадрата, смещая его к камню 2, в результате чего образуется широкая стружка. Необходимо следить за тем, чтобы расположенные по диагонали корнеры закреплялись последовательно друг за другом, в противном случае камень может сместиться.

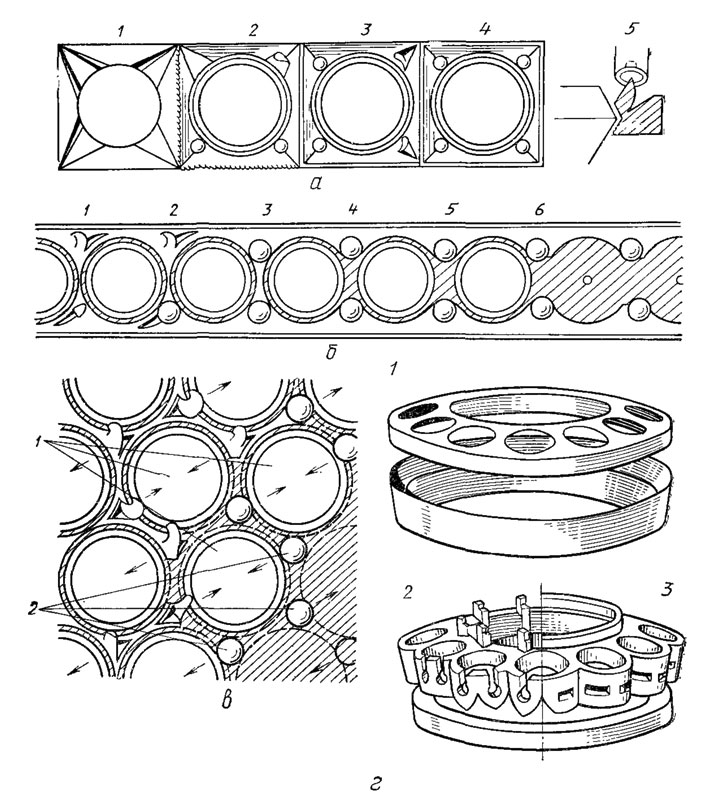

Рис. 52. Последовательность изготовления специальных оправ: а - каре, б - фаденовой, в - тиктовой, г - кармезиновой

Имеется и несколько другой метод изготовления данной оправы. В квадратной пластине, как и при первом методе, подготовляют отверстие под камень. Затем фасонным штихелем от угла до отверстия подрезают стружку и непосредственно перед отверстием поднимают ее 3. Каждую стружку оформляют в виде корна. Поверхность между корнами скашивают по такому же методу, как описано выше. Затем после установки камня скругляют корнайзеном 5. Внешний контур квадрата отделывают в виде гладкого ранта 4.

Различие между этими двумя методами заключается в том, что при первом методе для корнов оставляют в углах между скошенными стенками узкую полоску металла в виде клина, а во втором - сначала поднимают корн, а потом скашивают стенки.

Основную форму оправы каре можно до определенной степени изменить, если поместить круглый камень в шестиугольной пластине, применяя тот же метод крепления.

Фаденовая оправа сходна с оправой каре. Камни в ней закрепляются не в отдельных квадратах, а в длинной полосе металла и плотно прилегают друг к другу, почти соприкасаясь с рундистами.

При изготовлении фаденовой оправы (рис. 52, б) заготовку покрывают тонким слоем воска. Затем пластину слегка нагревают и укладывают камни в воск в нужной последовательности. После охлаждения они настолько крепко сидят в воске, что можно отдельными маркировочными штрихами, наносимыми штихелем, отметить правильное положение камней и удалить их. Таким же способом, как и в оправах каре, делают опорные гнезда и сквозные отверстия 1-5 для камней с нижней частью или только опорные поверхности 6 для плоских камней. От самого узкого промежутка между краями отверстия и полосы подрезают котировочным штихелем материал для корна и смещают его в направлении центра отверстия 1, скашивают плоскость между двумя корнами и внешним рантом. Подрезают лепестки металла в виде корнов 2, смещая их при этом так, чтобы они располагались симметрично один против другого.

Перегородки между камнями срезают до высоты опорного пояска 4-6 для камня, вставляют камни и прижимают корны к рундисту, закатывая их головки корнайзеном. На наружном канте оправы делают узкую блестящую риску штихелем или выдавливают орнамент.

Тиктовая оправа представляет собой густо покрытую камнями верхушку кольца. Она сходна с фаденовой, но камни укладываются не в одну полосу, а располагаются в несколько параллельных рядов. Чтобы разместить камни плотнее друг к другу, их устанавливают так, чтобы рундисты камней соприкасались со всех сторон, а из оставшихся промежутков делают закрепочные корны.

При изготовлении тиктовой оправы (рис. 52, в) для правильного расположения камней их устанавливают на пластину в воск таким же способом, как и при изготовлении фаденовой оправы. Затем камни вынимают из самого узкого места клинового промежутка. Между рундистами камней подрезают стружку, которую отгибают к центру соответствующего отверстия и смещают в направлении его края. Каждый камень должен удерживаться двумя противоположными корнами 1. Простенки между камнями прорезают до высоты опоры камня. Камни вставляют по одному, сразу закрепляя его, затем уже вставляют следующий.

При закрепке камней в тиктовую оправу создается видимость, что камни присоединены друг к другу, перемежаясь с полушаровыми головками кернов 2.

Кармезиновая оправа примечательна тем, что вокруг центрального большого камня располагается венок из мелких камней.

При изготовлении кармезиновой оправы (рис. 52, г) пластине толщиной 1,5-2 мм придают желаемую форму, делая ее слегка выпуклой и скашивая немного по наружному ранту. Вырезают отверстие для вставки каста, в который будет крепиться центральный камень, и опиливают отверстие 1. Камни, прилегающие к ободу оправы, размещают на основании так же, как и при изготовлении фаденовой оправы. При этом они должны располагаться вплотную друг к другу и по возможности близка к среднему камню. После этого изготовляют конусную царгу. Верхний край ее спиливают внутрь так, чтобы скошенная верхняя пластина точно вставлялась в царгу. Затем обе части спаивают.

Отверстия для камней по ободу просверливают и опиливают на конус по технологии глухой закрепки камней, причем камни должны быть посажены как можно глубже.

Параллельно отверстиям для камней опиливают дугообразно наружную сторону. Боковые стенки можно просверлить так, чтобы на верхнем канте каждой маленькой оправы появился свободно стоящий крапан 2, на нижней выпиливают зубья. Дигель припаивают под обод кармезиновой оправы. Для закрепления среднего камня могут применять крапановые и глухие оправы, которые впаивают в ранее вырезанное отверстие. В настоящее время средний камень часто закрепляют в гладкую ободковую оправу 3.

Кольца с глухой закрепкой камней (рис. 53). При изготовлении колец с глухой закрепкой камня слиток (кусок) драгоценного металла вальцуют с периодическим отжигом и отбеливанием в пластины необходимой толщины и в пруток необходимого сечения и профиля. Затем из пластин штампуют каст, боковые заготовки и художественные накладные элементы, из прутка необходимого сечения и профиля можно изготовить шинку кольца, а из проволоки соответствующего сечения - украшающие элементы типа веревочки и др.

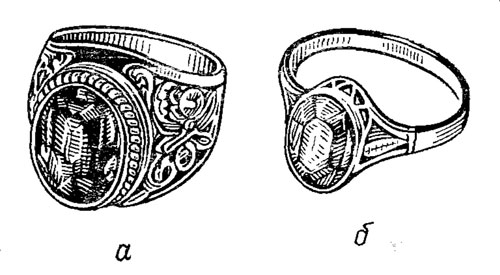

Рис. 53. Кольца с глухой закрепкой камня: а - с ажурными боковыми гранями (оправа ободковая гладкая, вокруг оправы художественный элемент 'веревочка'), б - с гладкой шинкой прямоугольного сечения (оправа ободковая с прорезанным узором)

Пластину металла размечают под боковые заготовки с одновременной разметкой узора и выпиливают боковые грани. Боковые грани можно изготовить и методом штамповки, а затем в зависимости от конструкции изделия пропилить в них ажур, а боковые грани спаять по месту стыка шинки и после отжига сформовать обруч кольца. Ажур может быть выполнен и после формовки кольца.

Аналогично штамповкой или выпиливанием из пластины соответствующей толщины изготовляются накладные художественные элементы кольца.

Шинка кольца может быть изготовлена и из проката (прутка) прямоугольного и полукруглого сечения, для чего пруток вальцуют на специальных фасонных вальцах с периодическим отжигом и отбеливанием, а затем формуют в обруч кольца. После этого из пластины соответствующего сечения штамповкой или вручную изготовляют каст.

После изготовления всех деталей приступают к монтировке изделия. Особенно ответственной операцией является монтировка каста с шинкой, для чего шинка подгоняется по касту, а затем каст припаивают к шинке. Если в качестве шинки используют пластинчатые заготовки, то их сначала спаивают в верхней части по боковым стыкам, а затем уже обжимают и подгоняют по касту, а если шинка представляет собой прутковый прокат, то она, кроме обычного стыкового соединения, может быть в зоне соединения с кастом раздвоена, запилена под конус или иметь другой вид. Смонтированный каркас кольца отжигают, отбеливают и рихтуют, после чего приступают к разделке рисунка и пайке накладных элементов. После окончания монтировки проводят опиловку, шабровку и предварительную шлифовку всего кольца. В таком состоянии изделие клеймят. Затем проводится доводка кольца, закрепка камня и отделка кольца.

При глухой закрепке камень удерживается в оправе за счет прижатия верхнего края оправы к рундисту камня. С помощью специального инструмента для обжимки вначале прижимают оправу к камню в нескольких противоположных местах, чтобы камень получил предварительную устойчивость, а затем после проверки правильности постановки камня с помощью обжимки и закатки постепенно прижимают оправу по всему периметру камня. При закрепке камня в граненую оправу сначала прижимают к камню углы оправы, а затем уже стороны, в противном случае в углах могут появиться острые выступы.

Отделка колец с камнями проводится по той же технологии, что и колец без камней.

Кольца с крапановой закрепкой камня (рис. 54). При изготовлении колец с крапановой закрепкой камня слиток (кусок) драгоценного металла вальцуют с периодическим отжигом и отбеливанием в пластину необходимой толщины и пруток прямоугольного или полукруглого профиля. Затем штампуют или вырезают заготовку крапанового каста и боковые заготовки кольца, которые являются основой и шинкой кольца. Если кольцо состоит из широких боковых граней, то крапаны могут быть продолжением этих граней и выпиливаться после формовки контура кольца.

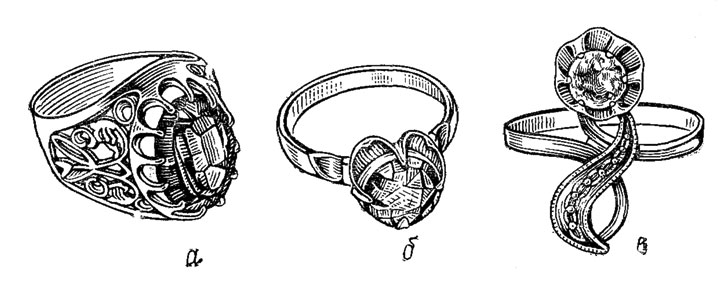

Рис. 54. Кольца с крапановой закрепкой камня: а - с ажурными боковыми гранями шинки (крапановая оправа является, продолжением шинки кольца); б - с гладкой шинкой прямоугольного сечения (крапановая оправа впаяна в шинку), в - с гладкой шинкой прямоугольного сечения (крапановая оправа впаяна в шинку, на накладке вместо мелких камней их имитация в виде шариков - корнов)

Однако часто встречаются и отдельно изготовленные крапановые оправы, которые затем спаиваются с шинкой кольца. В этом случае отмеряют заготовку шинки, спаивают ее и изгибают на ригеле в обруч, после чего подгоняют ее к подготовленному касту (оправе) и каст припаивают к шинке.

Как и у колец с глухой закрепкой, у колец с крапановой закрепкой в боковых гранях могут быть ажурные узоры, пропиленные или накладные. Причем элементы ажура могут быть выполнены либо до формовки кольца, либо уже на формованном кольце.

В кольцах с крапановой закрепкой камней накладки, как правило, из драгоценного металла белого цвета (сплавы платины, белого золота, серебра) могут быть смонтированы (припаяны) и перпендикулярно шинке, располагаясь вдоль пальца. Такой формы изготовляются кольца типа "веточка", "запятая" и др., часто с бриллиантами, причем если центральный камень крепится крапановой закрепкой, то мелкие камни или осколки монтируются в накладке и крепятся корнеровой закрепкой. В настоящее время в связи с появлением искусственных бесцветных камней типа фианит и гранат, которые при бриллиантовой огранке имитируют драгоценный камень, широкое распространение получили комбинированные кольца, в которых шинка и подпайка (опора) изготовляются из золота, а центральная крапановая оправа и накладка - из драгоценного металла белого цвета, преимущественно белого золота или серебра. При этом отсутствие мелких камней для монтажа в накладку может быть восполнено методом имитации их в виде шариков (корнов), которые формуются с помощью пуансонов.

После монтировки кольцо отжигают и отбеливают, рихтуют, опиливают, шабруют и предварительно шлифуют. В таком состоянии изделие клеймят.

Затем проводятся его доводка, закрепка камня и окончательная отделка кольца.

При крапановой закрепке камень удерживается крапанами, которые прижимают его по рундисту. Рундистом камень устанавливается в специальные выемки, которые делаются в крапанах методом изгиба их или засечек. После обжатия камня крапаны опиливают и концы их прижимают к граням кольца. Следует отметить, что при крапановой закрепке лучше видна игра камня. Этот вид закрепки широко применяется при креплении прозрачных граненых камней, в том числе бриллиантов. Причем бриллианты, как правило, крепятся в оправы из металла белого цвета (платины, белого золота и серебра).

Кольца с креплением камня штифтом (рис. 55). Штифтом крепится жемчуг, коралл и бирюза. Бирюза и коралл могут крепиться и в глухую оправу, но для этого, как правило, необходимо, чтобы у камня нижняя часть имела плоское основание. Если же камень имеет сквозное отверстие, т. е. извлечен из низки бус, то наиболее надежен способ крепления штифтом. Жемчуг по своей форме также лучше всего крепить штифтом, причем штифт можно применять как сквозной, так и на глубину до 50% диаметра жемчуга.

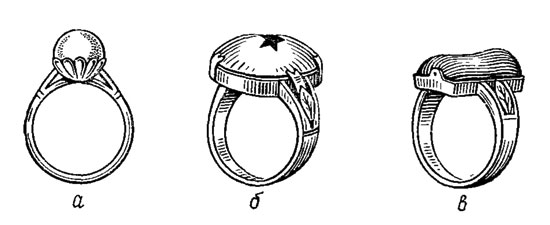

Рис. 55. Кольца с креплением камня штифтом: а - жемчуга, установленного на тарелочку, б - коралла, установленного на тарелочку, в - бирюзы, упирающейся в подпятник

В кольцах с жемчугом особенностью является лишь каст, выполненный из предварительно подготовленной пластины в виде тарелочки (сферы), которая формуется пуансоном. Затем тарелочка по центру просверливается и в отверстие пропускается штифт из предварительно подготовленной проволоки диаметром 0,5-0,6 мм, который затем припаивается к тарелочке. Высота штифта зависит от диаметра жемчуга или глубины отверстия. Если отверстие в жемчуге просверлено на 50% глубины, то для прочности крепления жемчужину при насадке на штифт одновременно проклеивают.

Если же отверстие сквозное, то штифт на выходе из отверстия расклепывают.

Если жемчужина не имеет отверстия, то ювелир должен уметь его просверлить. Для этого в первую очередь необходимо определить место сверления, чтобы не потерять эффект от игры жемчуга. Сверлить нужно горизонтально направленным сверлом, закрепленным жестко в шпинделе. Для удержания жемчужины при сверлении пользуются жемчужными алюминиевыми держателями, сделанными в соответствии с размерами жемчуга. Для сверления жемчуга применяются специальные жемчужные сверла, которые облегчают отход жемчужного порошка. Жемчуг сверлят без увлажнения с периодическими остановками, чтобы он не перегревался. Перпендикулярно сверлить жемчуг не рекомендуется в связи с тем, что в этом случае сверло давит на жемчуг и может его повредить.

Коралл может крепиться, как и жемчуг, на специальной тарелочке со штифтом и последующей расклепкой конца штифта. Может коралл располагаться и отверстием в горизонтальной плоскости, и в этом случае его необходимо крепить методом штифтования через сквозное отверстие. При этом штифт с двух сторон проходит через отверстия в подпятниках, которые служат упорами для коралла, и закрепляется методом расклепки концов.

Аналогично крепится штифтом и упирается в подпятники бирюза, в которой уже имеется сквозное отверстие.

При закрепке жемчуга, бирюзы и коралла, которые уже смонтированы в кольце, пайка не допускается, так как эти вставки боятся температурного нагрева. Поэтому заключительной операцией крепления штифта является расклепка его конца.
