6. Чеканка

В ювелирном производстве под чеканкой понимают главным образом чеканку выколоткой, а именно изготовление мелких детальных форм на листовом материале. Этим методом наносятся различные детальные формы на поверхность монет, медалей.

При чеканке происходит пластическая деформация отдельных зон заготовки, по которым ударяют чеканочным инструментом - чеканом (рис. 43). При каждом ударе чекана по листовой заготовке на поверхности выбивается полукруглая сфера: за счет сферы на месте удара поверхность листа заготовки увеличивается, а толщина листа уменьшается. Чем глубже в металл проникает чекан, тем больше сферическая поверхность и тем меньше в этом месте становится толщина металла. Наибольшая степень деформации происходит в центре сферы.

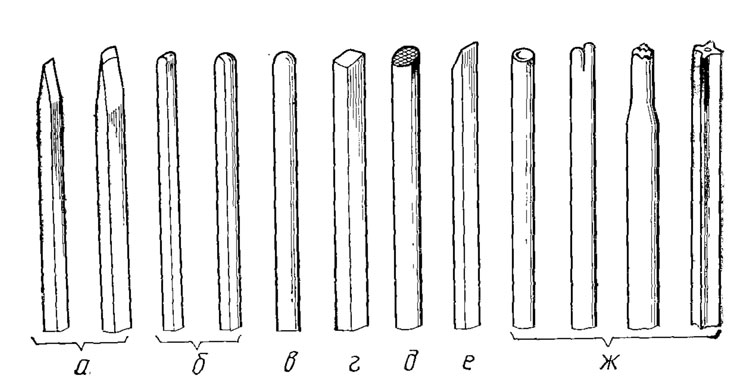

Рис. 43. Виды чеканов: а - расходные или обводные, б - порушники, в - бобошник, г - лощатник, д - рифленый, е - сечка, ж - фигурные
Рис. 43. Виды чеканов: а - расходные или обводные, б - порушники, в - бобошник, г - лощатник, д - рифленый, е - сечка, ж - фигурные

При чеканочных работах важное значение имеет правильный выбор и применение инструмента.

Основными инструментами для чеканки являются чеканочный молоток с двумя ударными бойками (плоский и вогнутый); чеканы с сечениями различных форм (круглой, квадратной, прямоугольной, восьмигранной). Рабочая поверхность чекана зависит от выполняемой работы и может иметь самую различную форму и насечку. К числу наиболее распространенных типов чеканов относятся также: расходные (обводные); порушники и бобошники; лощатники; рифленые (матовые) чеканы; сечки; фигурные (узорные).

Расходные, или обводные, чеканы представляют собой несколько утолщенный в средней части и утоненный к концам стержень. Рабочая их поверхность (боек) выполняется в виде острого или слегка закругленного клина. Чеканка изогнутых линий осуществляется чеканами со слегка искривленной рабочей поверхностью. Расходные чеканы применяют для воспроизводства общего начертания рисунка или штифта.

Порушники и бобошники применяются для удаления различных выпуклостей. Рабочая поверхность этих чеканов имеет полушаровую или овальную форму.

Лощатники - это чеканы, имеющие плоский боек. Применяются они для выравнивания и сглаживания поверхностей. Такие чеканы имеют различную форму (квадратную, круглую, треугольную, восьмигранную и др.). Грани этих чеканов не должны быть острыми, иначе на поверхности заготовки могут получаться вмятины.

Рифленые, или матовые, чеканы напоминают по форме лощатники, но рабочая поверхность бойков у них не гладкая, а рифленая. Применяют такие чеканы для получения матовой поверхности или фона вокруг контрольных рисунков.

Рисунчатый чекан имеет боек с фигурной насечкой, которая переносится на изделия.

Сечки имеют форму односторонне заточенного плоского зубила. Применяются они для выбивания тонкого линейного рисунка и одностороннего ступенчатого смещения металла вниз.

Фигуные (узорные) чеканы на рабочей поверхности имеют определенный рисунок. Применяются они для отделки узорного орнамента, а в некоторых случаях и при создании контура рисунка.

Наряду с чеканами важным инструментом при чеканке являются наковальни, которые выполняют функции опорных подкладок. Простейшая опорная подкладка - стальная плита. Имеются специальные чеканочные наковальни, такие, как анки с различной формой углубления (полушаровая, конусная и др.). Для некоторых работ используют мягкие подкладки из дерева, резины, картона, свинца и других материалов. В качестве опорных подкладок применяется также специальная мастика (трайбкитт).

Различают три главных метода чеканки: насечку, формование и смещение металла. Насечкой получают на листовых заготовках мягкие и тонкие линии, возникающие при перемещении обводного чекана по заготовке; формованием (моделированием) получают с обратной стороны листовой заготовки рельефное изображение; смещением металла получают сдвиг металла по поверхности заготовки. Эту операцию следует проводить при помощи чеканов - сечек и лощатников.
