3. Сборка подвижных соединений

При изготовлении браслетов, серег, брошей, медальонов и других ювелирных изделий широко применяют подвижные соединения. Такие соединения в ювелирном производстве называют шарнирами. Шарниры соединяются с помощью штифта, закрепки и резьбовой пары.

Штифтовое соединение (рис. 37) выполняют следующим образом. Перед штифтованием собирают обе готовые части подвижного шарнирного соединения и обрабатывают отверстия разверткой с небольшой конусностью. Затем части шарнирного соединения разъединяют и снова обрабатывают разверткой отверстия трубок только подвижной части, чтобы они без усилия могли вращаться вокруг штифта. Для изготовления штифта используется подготовленная проволока, диаметр которой соответствует внутреннему диаметру трубок шарнира. В соответствии с формой отверстия шарнира штифт опиливают несколько на конус. После шлифовки он должен соответствовать форме отверстия и плотно входить в отверстия трубок неподвижной части и прочно в них заклиниваться. При этом вращающаяся часть шарнира должна поворачиваться без затруднений. Чтобы штифты не выходили из отверстий, концы их после сборки соединения слегка расклепывают.

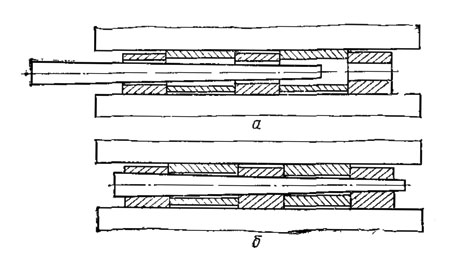

Рис. 37. Подвижной шарнир со штифтом: а - введение конического штифта в шарнир, б - окончательно установленный штифт
Рис. 37. Подвижной шарнир со штифтом: а - введение конического штифта в шарнир, б - окончательно установленный штифт

Заклепочное соединение может быть подвижным и неподвижным. Неподвижные соединения в ювелирном производстве применяются реже, чем подвижные, в основном в тех случаях, когда по форме соединяемых деталей их сложно спаять, а также при ремонте изделий, когда при наличии отделки (золочение, чернение, эмалирование и др.) недопустим нагрев, и детали могут быть соединены только с помощью жесткого заклепочного соединения.

Для образования подвижного соединения необходимо соединить детали и просверлить в них отверстие. Если необходимо соединить три детали, то вначале просверливают отверстия в двух наружных, а затем внутреннюю деталь вводят между ними, размечают, опять вынимают и просверливают. В отличие от штифтового соединения при заклепочном соединении отверстия в деталях могут оставаться цилиндрическими, но могут применяться и конические заклепки, что требует обработки отверстий по технологии подготовки штифтового соединения.

Заклепки изготовляют из проволоки, диаметр которой соответствует диаметру отверстия. Они могут быть со сферической и потайной головкой. На одном конце заклепки головку необходимого профиля (сферическую или коническую) делают до начала сборки соединения. Это выполняется на специальных плитах методом формования: ударом молотка по соответствующему пуансону. Затем заклепку вставляют в отверстие и расклепывают второй конец также ударом молотка по соответствующему пуансону. Если необходимо получить заклепочное соединение с потайными головками, то отверстия в деталях с двух внешних сторон зенкуют. При расклепке и формировании второго конца заклепки проверяют качество соединения. Вращающиеся части должны двигаться свободно, без заедания, а сама заклепка должна при этом оставаться неподвижной.

Резьбовое соединение в ювелирном производстве применяют редко - в некоторых видах браслетов, где вместо штифтов на шарнире применяются винты или стержни с резьбой, а также при изготовлении серег на винтах и в других изделиях. В отличие от паяных и клепаных соединений резьбовое соединение может легко разъединяться.
