4. Волочение

Волочение - это протягивание проволоки через коническое отверстие фильеры (рис. 26). При прохождении через фильеру поперечное сечение проволоки уменьшается до сечения протяжного отверстия фильеры. Чем круче конус фильеры, тем резче изменяется сечение проволоки и больше возрастают сопротивление деформации и рабочее усилие. Рабочее усилие должно соответствовать силе натяжения проволоки, если же это усилие будет больше силы натяжения, то проволока будет рваться, особенно тонкая.

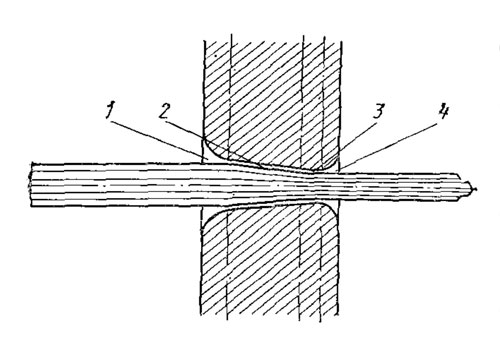

Рис. 26. Схема процесса волочения: 1 - входной конус, 2 - протяжной конус, 3 - цилиндрическая часть, 4 - выходной конус

Для протягивания проволоки необходимо у предварительно подготовленной (прокатанной) проволоки заточить конец и протолкнуть его в коническое отверстие фильеры на волочильной доске, вытягивая его плоскогубцами, после чего протягивать через фильеру ручным или механическим способом. Протягивание до требуемого размера ведется последовательно через фильеры меньших диаметров с периодическим отжигом проволоки. На волочильной доске фильеры установлены в такой последовательности, которая обеспечивает качественную протяжку и не приводит к преждевременному износу фильер. При протягивании тонкой проволоки из драгоценных металлов применяют алмазные фильеры, которые более износостойки и дают возможность получить калиброванную проволоку.

Если требуется получить небольшое количество проволоки, то ее протягивают вручную. При этом волочильную доску зажимают в тисках между защитными губками из мягкого металла. Проволоку захватывают специальными плоскогубцами с острыми насечками и тянут через фильеры вручную.

Если требуется протянуть большое количество проволоки, то применяются специальные волочильные станы, ручные или с электроприводом. Протяжка при этом проводится также через волочильную доску с периодическим отжигом.
