5. Ювелирные камни

Классификация и основные свойства ювелирных камней. Существует несколько классификаций камней, применяемых в ювелирном производстве. В большинстве случаев пользуются классификацией, разработанной академиком А. Е. Ферсманом. Все камни подразделяют на три группы: самоцветы (ограночные); цветные (поделочные) и органического происхождения. Самоцветы и цветные камни в свою очередь подразделяют на камни 1, 2 и 3-го порядка.

В 1965 г. Министерством геологии СССР была разработана новая классификация естественных цветных камней. В зависимости от характера обработки и области применения камни подразделяют на три класса: ограночные, ювелирно-поделочные, поделочные.

Однако в торговле и промышленности применяют иную классификацию ювелирных камней, в основу которой положен признак их рыночной стоимости. В зависимости от стоимости, твердости, прозрачности, блеска и красоты, а также степени распространения их в природе естественные камни подразделяют на драгоценные, полудрагоценные и поделочные. Кроме естественных (минеральных и органических) имеются искусственные камни и граненое стекло. С учетом всех признаков, положенных в основу классификации, ювелирные камни можно сгруппировать следующим образом (табл. 3).

Драгоценные, полудрагоценные и искусственные камни, а также граненое стекло, как правило, после огранки вставляют в ювелирные украшения (кольца, броши, серьги, браслеты, кулоны, колье и др.) или из них изготовляют бусы, ожерелья и другие украшения.

Поделочные камни и некоторые полудрагоценные, а иногда и драгоценные (очень редко) применяют для изготовления крупногабаритных камнерезных изделий (пепельницы, письменные приборы и др.).

Основными показателями свойств ювелирных камней являются их структура, плотность, твердость, спайность, излом, прозрачность, преломление, блеск, игра, цвет и химическая стойкость.

Структура ювелирных камней чаще всего кристаллическая, реже аморфная или скрытокристаллическая.

Плотность камней определяется по массе единицы объема. У разных камней она различна.

Твердость камней зависит от природы камня, характера строения, геометрической формы, размеров и расположения атомов. Твердость - один из показателей прочности связей кристаллической решетки. Определяется твердость по шкале Мооса методом царапания поверхности исследуемого камня другими материалами различной твердости. Этот метод прост и широко применяется на практике, однако он дает только общее представление о твердости ювелирных камней. Для сопоставления их твердости более точными являются методы вдавливания металлического шарика (метод Бринелля) или алмазной пирамиды (метод М. М. Хрущева и Е. Е. Берковича).

Спайность - свойство минералов оказывать слабое сопротивление физическим воздействиям, легко раскалываться и давать ровные, гладкие, блестящие поверхности.

Излом у разных минералов неодинаков. Минералы, обладающие спайностью, при расколе дают излом ровный (кальцит), лишенные спайности - неровный (кварц), а имеющие зернистое строение, - зернистый.

Прозрачность - одно из основных свойств самоцветных камней, которое характеризует способность камня пропускать световые лучи. Благодаря прозрачности ювелирного камня лучи света не только отражаются от поверхности, но и преломляются внутри него, а большая часть пропускается им. Непросвечивающим камнем световой поток частично отражается и частично поглощается.

Преломление - это отношение скорости света в пустоте к скорости света в данной среде. Показатель преломления выше в той среде, где сильнее происходит разложение белого света. Из ювелирных камней самый высокий показатель преломления имеет алмаз - 2,4 (сапфир - 1,76, а топаз - только 1,62). Показатель преломления искусственных фианитов 2,2.

Блеск и игра - свойства, которые характеризуют большинство прозрачных самоцветов и цветных камней. По блеску ювелирные камни подразделяются на две группы - с металлическим и неметаллическим блеском. Камни с металлическим блеском сходны по блеску с поверхностью свежего излома или потускневшего от времени металла. Такие камни, как правило, непрозрачны и тяжелее камней, имеющих неметаллический блеск (ильменит и др.).

Камни с неметаллическим блеском очень распространены. Их блеск бывает шести разновидностей: стеклянный, алмазный, перламутровый, белковистый, восковой и матовый. При определении блеска цвет камня во внимание не принимается. Чем больше преломляется световой луч, проходящий через камень, тем сильнее будет световая игра, которая зависит от плотности и строения камня. Блеск и световое отражение лучей зависят от огранки.

Основные свойства камня, такие, как преломление и дисперсия света^*, вызывающие соответственно игру и блеск камня, усиливаются его огранкой. Огранка (рис. 1) - сочетание различных форм и размеров граней, нанесенных на поверхность камня. Правильно выбранная огранка и высококачественная полировка обеспечивают наибольший блеск камня.

^* (Дисперсия света - это разложение дневного (белого) света по составляющим (красный, оранжевый, желтый, зеленый и др.), связанное с различными показателями преломления вставки.)

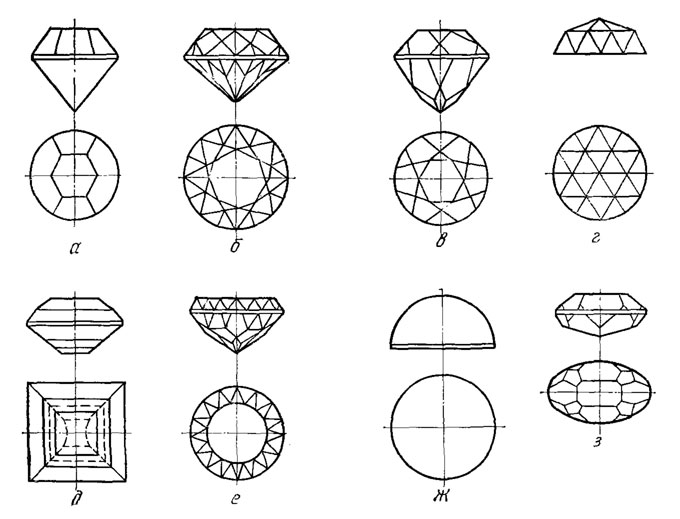

Рис. 1. Виды огранки камней: а - простая, б - бриллиантовая, в - полубриллиантовая, г - роза, д - ступенчатая, е - клиньями, ж - кабошонов, з - комбинированная

Цвет - одно из самых важных и характерных свойств камней. Ювелирные камни очень разнообразны по окраске (табл. 4).

Они могут быть слегка окрашенными, густоокрашенными, окрашенными полосами (яшмы), пятнистыми (амазонит). Разнообразие цвета обусловливается составом минералов или, вернее, наличием хромофоров, т. е. элементов носителей цвета. Хромофорами являются железо, хром, марганец, кобальт, медь, никель и др. Они придают яркость и красоту камням. Минералы, в которых хромофоров много, имеют обычно яркие, интенсивные и постоянные цвета.

Химическая стойкость свойственна, как правило, всем ювелирным камням, что является одной из причин их долговечности и сохранности. Ювелирные камни минерального происхождения очень термостойки. Они почти не растворяются в щелочах и кислотах. На аметист и горный хрусталь действует только плавиковая кислота. Камни органического происхождения - кораллы, жемчуг, янтарь и перламутр - химически менее стойки. На них разрушающе действуют кислоты, при этом выделяется углекислый газ.

Драгоценные камни. К драгоценным камням минерального происхождения относятся алмаз, изумруд, рубин и сапфир. Это прозрачные, с ярким блеском, очень твердые ювелирные камни. Они редко встречаются в природе. Массовой единицей драгоценных камней является карат, который равен 0,2 г.

К драгоценным камням относится также жемчуг, который является камнем органического происхождения.

Алмаз - прозрачный кристаллический углерод, обладающий сильным блеском, лучепреломлением, светорассеиванием, игрой света, особенно в граненом виде. Это самый твердый минерал в мире, так как имеет чрезвычайно прочные связи атомов углерода. Его твердость по шкале Мооса равна 10. Однако, несмотря на твердость, он хрупкий и легко раскалывается по плоскостям спайности. Плотность 3,5-3,6 г/см³, показатель преломления 2,4-2,6.

Алмаз - химически стойкое вещество. Кислоты и щелочи на него не действуют, но он растворяется в расплавленной натриевой и калиевой селитре и соде. Под действием солнечных лучей, катодных, ультрафиолетовых и рентгеновских излучений некоторые виды алмазов светятся голубым, реже зеленым, желтоватым или беловатым светом. Это явление называется люминесценцией.

Ювелирный алмаз, как правило, бесцветный, прозрачный. Если его опустить в стакан с дистиллированной водой, то он становится невидимым - как бы растворяется. Такой ювелирный алмаз называют "чистой воды". Кроме бесцветных существуют алмазы желтоватые, буроватые, зеленоватые, синеватые и черноватые.

Наиболее распространенными формами огранки ювелирных алмазов являются бриллиантовая и роза. Бриллиантовой огранкой гранят крупные алмазы, которые после огранки называют бриллиантами, а огранкой роза - мелкие. Алмазы бриллиантовой огранки, как правило, вверху имеют площадку, по бокам - грани, а огранки роза - вверху напоминают бутон розы. Играют эти камни значительно хуже, чем камни бриллиантовой огранки, поэтому при одинаковом размере, цвете и чистоте бриллианты, шлифованные розой, стоят на мировом рынке в 5 раз дешевле.

Основными параметрами, характеризующими бриллианты, являются форма, масса, цвет, дефектность и геометрические размеры. По форме их подразделяют на круглые - 17-гранные (Кр-17), 33-гранные (Кр-33) и 57-гранные (Кр-57), овальные - 57-гранные (Ов-57), треугольные - 19-гранные (Т-19) и др. Всего имеется 17 видов форм.

По массе бриллианты подразделяют на мелкие ("мем") - до 0,29 кар, средние ("меланж") - от 0,3 до 0,99 кар и крупные - 1 кар и более.

По цвету бриллианты подразделяются на 9 групп, наиболее прозрачные ценятся выше и относятся к 1-й группе.

В зависимости от наличия дефектов бриллианты подразделяются на 11 групп, без дефектов относятся к 1-й группе, остальные имеют определенное количество дефектов.

Характеристику (шифр) бриллианта обозначают в виде дроби, где в числителе указывается порядковый номер цвета, а в знаменателе - группа дефекта. Так, шифр бриллианта Кр-57- 0,51-1/ЗА означает: круглый, 57-гранный массой 0,51 кар 1-й группы цвета и 3-й группы дефектов. Буква А означает правильность геометрических параметров (буквы Б и В указывают на отклонения от них).

Изумруд - прозрачный минерал ярко-зеленого цвета, окрашенный примесью окиси хрома. Это разновидность берилла. Он имеет характерный неметаллический блеск - от стеклянного до жирного и обладает высокой твердостью. Его твердость по шкале Мооса равна 7,5-8, плотность 2,6-2,9 г/см³, показатель преломления 1,58. Среди зеленых ювелирных камней изумруд самый красивый и ценный.

Обработанные изумруды подразделяются на две категории: граненые и кабошоны. Требования к качеству огранки изумрудов такие же, как и к огранке бриллиантов.

По наличию пороков граненые изумруды подразделяют на три группы, а кабошоны - на две. Пороками являются дефекты природного происхождения (трещины, точки и др.), производственные дефекты не допускаются.

По цвету обработанные изумруды подразделяются на пять групп: темно-зеленые, нормально-зеленые, средне-зеленые, светло-зеленые и с зеленоватым оттенком (светлые). По массе изумруды подразделяют на мелкие - от 0,05 до 0,49 кар, средние - от 0,5 до 1 кар, крупные -свыше 1 до 10 кар и очень крупные - свыше 10 кар.

Характеристику (шифр) изумруда обозначают в виде дроби, в числителе которой указывают номер группы цвета, а в знаменателе - номер качества.

Рубин - прозрачный, окрашенный в розово-красный или красный цвет корунд - окись алюминия. Окраска рубина обусловлена присутствием ничтожных примесей окиси хрома и железа. По твердости рубин уступает только алмазу. Его твердость по шкале Мооса равна 9, плотность 3,95-4,2 г/см³, показатель преломления 1,76-1,77. Химически стойкий минерал, который не растворяется ни в одной кислоте.

Огненно-красные или темно-красные прозрачные рубины, не имеющие пороков, ценятся выше, чем светло-розовые и светло-красные. Совершенно прозрачные рубины встречаются редко и ценятся очень высоко. Кроме природных рубинов имеются и синтетические.

Сапфир, как и рубин, является разновидностью корунда - кристаллического глинозема, прозрачного, окрашенного соединениями титана и железа. Иногда встречаются сапфиры красновато-синего или фиолетового цвета.

По твердости сапфир уступает алмазу. Его твердость по шкале Мооса равна 9, плотность 3,99 г/см³, показатель преломления 1,76. Окраска сапфира, как и изумруда, аллохроматическая, изменчивая и не связана с химическим составом камня.

При искусственном освещении сапфиры изменяют цвет, как и другие синие камни.

При оценке сапфиров, как и рубинов, основное внимание уделяется наличию пороков, т. е. качественным признакам.

Жемчуг - камень чаще всего округлой формы, состоящий из углекислого кальция (90-94%), органического вещества (4-6%) и воды (2-4%).

Цвет жемчуга может быть розовым, желтым, серым, красноватым, фиолетовым и даже черным. Реже встречается зеленоватый и голубой жемчуг, чаще - белый с желтоватым и голубоватым оттенком и с перламутровым блеском.

Так как в состав жемчуга входит органическое вещество, то он сравнительно непрочен, со временем высыхает, теряет блеск (восстанавливается действием слабых кислот).

Жемчуг обладает небольшой твердостью, он хрупок. Плотность его 2,65-2,75 г/см³. Форма зерна круглая, овальная, грушевидная, плоская и различная неправильная (барокко). Диаметр зерна иногда достигает 15 мм.

Различают жемчуг морской и речной. Наиболее ценным является морской жемчуг, круглый и блестящий, белого или розового цвета. Чем крупнее зерно, тем выше его стоимость. Речной жемчуг более мелкий. Жемчуг не обрабатывается, а в натуральном виде применяется для бус и вставок в ювелирные украшения. Сейчас для изготовления ювелирных украшений стали применять японский, искусственно выращенный морской жемчуг.

Полудрагоценные камни. К полудрагоценным камням минерального происхождения относятся прозрачные и полупрозрачные с хорошим преломлением и игрой света цветные и бесцветные камни (гранат, шпинель, гиацинт, александрит, аквамарин, турмалин, хризолит, бирюза, горный хрусталь, халцедон, опал и др.). Ассортимент полудрагоценных камней велик. Цвет их часто бывает различен даже в одном и том же минерале, и камни носят различные названия. Иногда при одном и том же цвете камни имеют различные названия, которые зависят от внутреннего строения, химического состава и свойств камня.

К полудрагоценным камням органического происхождения относятся кораллы, янтарь, перламутр и др.

Массовой единицей полудрагоценных камней является грамм.

Гранат относится к группе красных полудрагоценных камней. Он прозрачен, обладает сильным блеском от стеклянного до жирного. Достаточно твердый камень. Его твердость по шкале Мооса равна 6,5-8, плотность 4-4,3 г/см³, показатель преломления 1,93. В зависимости от окраски существует несколько разновидностей гранатов, имеющих свои названия. Наиболее ценной разновидностью является альмандин.

Шпинель относится также к группе красных полудрагоценных камней. Он представляет собой химическое соединение алюминия, магния и кислорода, причем магний может частично заменяться железом или хромом. Цвет его прозрачный от ярко-красного до розового, блеск стеклянный. По твердости камень, равнозначен гранатам. Твердость по шкале Мооса равна 8, плотность 3,5-5,1 г/см³, показатель преломления 1,72.

Гиацинт - разновидность минерала циркона красно-бурого цвета. Относится к группе красных полудрагоценных камней. Может быть прозрачным и слабопрозрачным. Обладает сильным стеклянным, а в изломе жирным блеском. Химически стойкий. Твердость его по шкале Мооса равна 7-8, плотность - 4,7 г/см³, показатель преломления 1,92-1,97.

Александрит относится к группе зеленых полудрагоценных камней. Является разновидностью хризоберилла и может быть прозрачным и окрашенным в зеленый, золотисто-зеленый, желтый или золотистый цвет с переливами. Обладает стеклянным блеском.

Особенностью александрита является его способность менять окраску: при дневном свете он темно-зеленый, а при искусственном - малиновый или кроваво-красный. Твердость его по шкале Мооса равна 8,5, плотность 3,6-3,8 г/см³, показатель преломления 1,76.

Аквамарин относится к группе зеленых полудрагоценных камней. Он является разновидностью берилла, прозрачен и окрашен в зеленовато-зеленый (морской воды), сине-зеленый или голубой цвет со стальным блеском. Камень химически стойкий. Твердость его по шкале Мооса равна 8, плотность 2,6-2,8 г/см³, показатель преломления 1,58.

Турмалин относится к группе зеленых полудрагоценных камней. Он также является разновидностью берилла, может быть прозрачным и малопрозрачным. Окраска его разнообразна. Наиболее часто он окрашен в зеленоватый цвет со стеклянным блеском. Камень достаточно прочный, химически стойкий. Твердость его по шкале Мооса равна 7-7,5, плотность 2,9-3,2 г/см³, показатель преломления 1,63.

Хризолит - разновидность минерала оливина, также относится к группе зеленых полудрагоценных камней. Он прозрачен и имеет оливково-зеленый цвет с золотистым оттенком и блеском от стеклянного до жирного. Камень очень хрупкий. Твердость его по шкале Мооса равна 6,5-7, плотность 3,3-3,5 г/см³, показатель преломления 1,66.

Бирюза - непрозрачный водный фосфат алюминия и меди, окрашенный солями меди в небесно-голубые цвета или голубые с зеленым оттенком. Блеск матовый. Камень химически неустойчивый, легко поглощает жиры и влагу и под действием углекислоты теряет голубизну. Отличается хрупкостью. Твердость его по шкале Мооса равна 6, плотность 2,6-2,83 г/см³.

Горный хрусталь является разновидностью кристаллов кварца. Это прозрачный, очень чистый, бесцветный камень со стеклянным блеском. Горный хрусталь гранят по типу кабошон. Твердость его по шкале Мооса равна 7, плотность 2,65 г/см³, показатель преломления 1,55.

Разновидностями горного хрусталя являются аметист, цитрин, дымчатый кварц. Их технические характеристики и химические свойства такие же, как и у горного хрусталя.

Аметист имеет фиолетовый цвет, цитрин - желтый, носит еще название "золотистый топаз". Дымчатый кварц имеет дымчатый цвет, носит еще название "дымчатый топаз".

Халцедон - разновидность кремнезема. Это камень молочно-серого цвета. Его разновидностями являются сердолик, агат, опал и другие самоцветы. Светло-коричневый или красный халцедон называют сердоликом, а разновидности халцедона, имеющие многоцветную окраску, - агатами.

Опал - аморфная двуокись кремния. Полупрозрачный камень молочного цвета с голубым оттенком, но может быть винно-желто-огненным с радужной игрой. Твердость его по шкале Мооса равна 5,5, плотность 1,9-2,3 г/см³.

Коралл - отложение морских беспозвоночных организмов - полипов. Состоит коралл из углекислой извести с примесями окиси железа, магнезии и органических веществ. Кораллы непрозрачны. Они обладают ярко-красной карминной и розовой окраской. Бывают кораллы белые, а иногда и серые. Твердость коралла по шкале Мооса равна 3,5-4, плотность 2,6-2,7 г/см³.

Янтарь - окаменевшая аморфная, просвечивающаяся смола древних вымерших хвойных деревьев. Цвет янтаря от ярко-желтого (янтарного) до буро-коричневого. Это мягкий камень. Твердость его по шкале Мооса равна 2-3, плотность 1-1,1 г/см³. Он легко поддается обработке, плавится в пламени свечи (250-300°С).

Выше ценится янтарь прозрачный, желтого цвета с включениями в виде насекомых или растений. Мелкие кусочки янтаря прессуются, но ценится такой янтарь ниже цельного, так как он непрозрачный и мутный, не обладает красотой игры спета.

Перламутр - внутренний слой морских и речных раковин моллюсков. Как и жемчуг, он состоит преимущественно из очень тонких пластинок углекислого кальция и небольшого количества органических веществ. Он имеет голубовато-серебристый радужный блеск, который после обработки усиливается. Твердость его по шкале Мооса 4, плотность 2,6-2,7 г/см³. Больше ценится перламутр морских моллюсков, который применяют как вставки для украшений и изготовления пряжек, пуговиц и др.

Поделочные камни. К поделочным камням относятся непрозрачные или слабо просвечивающиеся, красиво окрашенные цветные минералы. Ценят поделочные камни в зависимости от яркости окраски, изящества и богатства рисунка.

Из поделочных камней изготовляют пепельницы, вазы, кубки и другие камнерезные крупногабаритные ювелирные изделия. В настоящее время их стали применять и как вставки в кольца, броши, браслеты, серьги и др.

Поделочные камни подразделяются на твердые - твердость по шкале Мооса 5,5-7 (амазонит, лазурит, нефрит, оникс, орлец, яшма); средней твердости - твердость по шкале Мооса 3,5-4 (ангидрид, змеевик, малахит) и мягкие - твердость по шкале Мооса 1,5-2,5 (алебастр, гипс поделочный, селенит).

Нефрит - соединение кремнезема и некоторых металлических окислов, полупрозрачный от темно-зеленого до бледно-зеленого цвета камень, но встречается также нефрит серого и белого цвета. Блеск его маслянистый, жирный. Камень очень вязкий, хорошо полируется. Твердость его по шкале Мооса 5,6-6, плотность 3,03-3,17 г/см³.

Разновидностью нефрита является более твердый жадеит, твердость по шкале Мооса 6,5-7.

Малахит - водная углекислая соль меди, непрозрачный камень ярко-зеленого цвета со сложным рисунком и стеклянно-алмазным блеском, хорошо полируется. Твердость его по шкале Мооса 3,5-4, плотность 3,9-4 г/см³.

Орлец - силикат марганца. При незначительной толщине он прозрачен, при большой - непрозрачен. Цвет темно-розовый с черными жилками или пятнами окислов марганца. Обладает большой вязкостью, твердость его по шкале Мооса равна 5,5-6,5, плотность 3,4-3,7 г/см³.

Яшма - кварц, содержащий окислы железа. Он непрозрачный, обладает большим разнообразием расцветок: кирпично-красная, серо-зеленая, коричневая с зеленоватыми оттенками, с белыми пятнами. Твердость яшмы по шкале Мооса равна 7, плотность 2,5-2,8 г/см³. Это распространенный и недорогой камень.

Лазурит - мелкокристаллический минерал из группы алюмосиликатов со сложным химическим составом. Камень непрозрачный, цвет его от густо-синего до голубого, блеск стеклянный. Яркий и сверкающий при солнечном свете лазурит становится темным и тусклым при электрическом освещении.

Лазурит - камень хрупкий, хорошо полируется. Твердость его по шкале Мооса равна 5-5,5, плотность 2,3-2,4 г/см³.

Искусственные камни. К искусственным камням относятся синтетические корунды, обладающие хорошими физико-механическими свойствами, а по химическому составу соответствующие тем природным камням, которые они имитируют (рубин, аметист, сапфир и др.); искусственные гранаты (гранатиты), искусственные кристаллы (фианиты), искусственный изумруд и искусственно выращенный жемчуг.

Получают искусственные ювелирные камни из различных окислов металлов путем выращивания кристаллов в специальных аппаратах, иногда три высоких температурах и давлении. Достоинством искусственных камней является равномерность окраски, постоянства оптических и физических характеристик, что облегчает процесс изготовления из них ограненных ювелирных вставок. Искусственные камни хорошо поддаются огранке.

Искусственный гранат - выраженные кристаллы иттриево-алюминиевого граната розового, бледно-фиолетового и желтого оттенков, а также бесцветные. Структура искусственного граната аналогична структуре природного. Ограненный, он дает хорошую игру света. Твердость его по шкале Мооса равна 8, плотность 4,4 г/см³. Умеренная хрупкость обеспечивает достаточную прочность. Дефектами искусственного граната являются едва различимые кольца и прямые линии роста кристалла, а также включения воздуха в виде небольших пузырьков.

Фианиты - синтетические кристаллы двуокиси циркония, они выращиваются путем направленной кристаллизации расплава. Это кристаллы нового вида, очень прозрачные, с большим показателем преломления - 2,2. Плотность их 5,9-6,3 г/см³, а твердость по шкале Мооса 7,5-8.

Фианиты обладают широкой цветовой гаммой. Примесями окислов лантаноидов окрашиваются в самые различные цвета: окислами тербия - в коричнево-зеленый, гольмия - в желто-зеленый, тулия - светло-зеленый, европия - в розовый, гадолиния и железа - в желтоватый, кобальта - в темный розово-фиолетовый, никеля - в светло-коричневый, ванадия - в зеленый, церия - в ярко-красный и др.

По своим свойствам фианиты пригодны для изготовления ювелирных вставок. В ограненном виде они дают хорошую игру света, что очень ценно для ювелирных камней. Бесцветные фианиты, ограненные бриллиантовой огранкой, особенно небольших размеров, пригодны для имитации бриллиантов.

Искусственные изумруды - это кристаллы, выращенные в расплаве методом растворения, в состав которых входят окислы бериллия, алюминия, кремния и др., т. е. те же элементы, которые входят в состав естественных изумрудов. Твердость, плотность, окраска и другие свойства искусственного изумруда почти аналогичны природным.

Искусственный жемчуг получают путем ввода шарика из перламутра в мантию некоторых видов моллюсков. Их в особых садках опускают в морскую воду. Шарик обволакивается выделяемыми моллюсками радужными слоями небольшой толщины - жемчугом. Искусственно выращенный жемчуг отличается от натурального тем, что его перламутровое ядро видно при просвечивании ярким светом, а радужный жемчужный слой значительно тоньше и размеры жемчуга небольшие.

Граненое стекло. Для вставок в недорогие ювелирные украшения из цветных металлов и реже из серебра, а также для изготовления ваз, пепельниц и других изделий применяют прозрачное бесцветное или цветное стекло. Твердость его по шкале Мооса не ниже 5, плотность 2,4-3 г/см³.

Для улучшения внешнего вида камней из стекла их гранят (шлифуют), а для придания игры и блеска нижнюю часть покрывают серебристой фольгой. При гранении вставок из стекла им придают те же формы, что и натуральным или искусственным камням.

Отличить стекло от природного или искусственного камня можно с помощью напильника. Если вставка из стекла, то при трении напильника она крошится, а если из природного или искусственного камня, то остается неповрежденной.
