предыдущая главасодержаниеследующая глава

Марганцевые конкреции в Атлантическом и Индийском океанах

Марганцевые конкреции обнаружены в ряде участков дна Атлантического и Индийского океанов. Однако залежи конкреций в этих океанах развиты не столь широко, как в Тихом океане.

По всей вероятности, меньшее количество залежей марганцевых конкреций в Атлантическом океане может быть объяснено значительно более высокими темпами седиментации в этом океане. На схематической карте Атлантического океана (рис. 65) показаны участки, где производился отбор образцов из залежей марганцевых конкреций. Кроме того, на этой же карте помечены места, где на основании подводных фотографий подсчитывались концентрации марганцевых конкреций на дне океана.

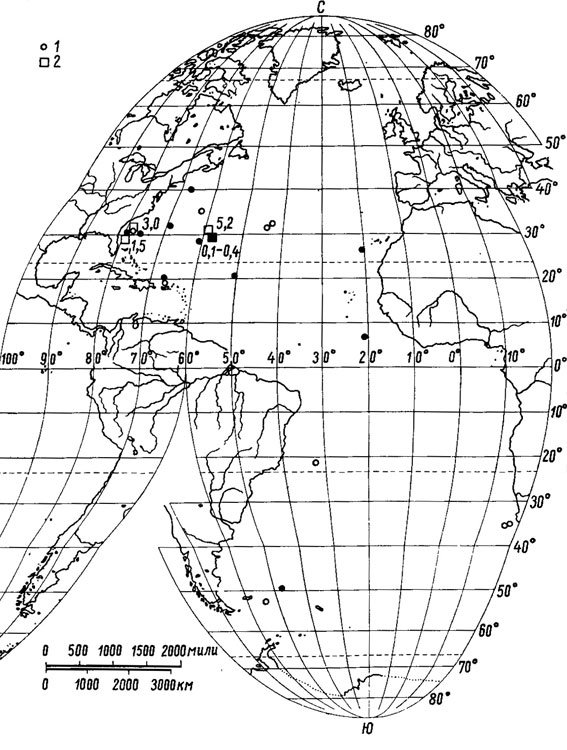

Рис. 65. Карта Атлантического океана с указанием расположения грунтовых и фотографических станций. Цифра около значка станции означает концентрацию конкреций в г/смsup2/sup на поверхности дна океана близ этой точки. 1 - грунтовые станции; 2 - фотографические станции. Главный масштаб сохраняется вдоль осевых меридианов и параллелей в интервале ± 40°.
Рис. 65. Карта Атлантического океана с указанием расположения грунтовых и фотографических станций. Цифра около значка станции означает концентрацию конкреций в г/смsup2/sup на поверхности дна океана близ этой точки. 1 - грунтовые станции; 2 - фотографические станции. Главный масштаб сохраняется вдоль осевых меридианов и параллелей в интервале ± 40°.

Из данных, помещенных в табл. 25, нельзя сделать сколько-нибудь определенных заключений о закономерностях изменения химического состава конкреций по площади дна Атлантического океана. По своему химическому составу конкреции Атлантики близки к марганцевым конкрециям провинций А Тихого океана. В южной части Атлантического океана была поднята всего лишь одна проба конкреций; четыре других образца из этой части океана представляли собой либо корки, либо пемзу, импрегнированную двуокисью марганца.

Таблица 35. Химический состав марганцевых конкреций Атлантического океана
Станция Blake T U. S. Navy WHOI A.266=40 A.266=45 A.266=41 Theta 1-7
Широта 39°57' с 30° с 30°51' с 30°53' с 30°57' с 30°59' с 32°13' с
Долгота 66°49' з 76° з 78°27' з 78°47' з 78°21' з 78°14' з 69°06' з
Глубина, м 3710 2645 732 815 810 879 5290
Ассоциирующие осадки Тер. ос. Изв. ил Тер. ос. Кор. п. Кор. п. Кор. п. Кр. гл.
Пробоотборник Трал Драга Драга Драга Драга Драга Драга
Диаметр конкреции, см 1-4 1-2 4-8 2Х10Х13 2,5Х8,5Х18 8Х6Х6 0,5Х0,5Х3
Удельный вес 2,42 2,48 2,67 - - - 3,19
Анализируемая часть Конкреция
в целом
Конкреция
в целом
Произв.
часть
Произв.
часть
Произв.
часть
Произв.
часть
Произв.
часть
Химический состав,
весовые %

Al2O3
6,9 5,3 4,9 4,8 2,7 4,5 9,8
SiO2 27,1 7,5 2,9 2,9 2,3 4,9 25,2
P 0,028 0,051 0,147 - - - 0,169
K 0,56 0,30 0,31 - - - 0,95
Ca 0,89 1,94 7,32 9,9 11,1 8,9 1,17
Ti 0,57 0,68 0,31 0,20 0,19 0,21 0,37
Mn 10,1 14,8 15,7 11,8 11,1 13,6 14,8
Fe 16,9 20,0 15,5 14,3 14,1 10,4 9,3
Co 0,12 0,40 0,41 0,39 0,38 0,48 0,14
Ni 0,21 0,27 0,59 0,42 0,33 0,53 0,29
Cu 0,10 0,10 0,14 0,06 0,03 0,10 0,30
Zn 0,069 0,067 0,055 0,049 0,039 0,058 0,043
Sr 0,086 0,13 0,19 0,13 0,18 0,17 0,058
Mo 0,035 0,43 0,055 0,035 0,036 0,040 0,024
Ba 0,50 0,62 0,52 0,41 0,34 0,46 0,37
Pb 0,11 0,12 0,15 0,21 0,19 0,15 0,14
H2O 17,3 23,3 15,6 12,5 12,3 11,0 13,5
Потери при прокаливании - - - - - - -
Источник * * * * * * *
Станция Muir Smt SW 270 Theta 1-6 BM 198a WHOI 7 BM 197 V. 15-151
Широта 34°52' с 28°05' с 29°17' с 29°18' с 30°49' с 31°59' с 20°24' с
Долгота 62°30' з 60°49' з 57°23' з 57°20' з 44°33' з 43°25' з 66°24' з
Глубина, м 1460 5760 5840 5781 3540 3700 5520
Ассоциирующие осадки Кор. обл. Кр. гл. Кр. гл. - Изв. ил - Кр. гл.
Пробоотборник Драга Трубка Драга - Драга - Драга
Диаметр конкреции, см 2 см корка 2-3 8Х9Х10 - 0,1 - 4-5
Удельный вес - - 2,40 - - - 2,33
Анализируемая часть Произв.
часть
Произв.
часть
Наружные
1 см
- Конкреция
в целом
- Произв.
часть
Химический состав,
весовые %

Al2O3
2,6 7,1 8,2 - 5,0 - 6,6
SiO2 2,0 12,3 13,5 17,6 5,5 9,2 14,1
P - - 0,096 - - - -
K - 0,49 0,51 - - - 0,42
Ca 2,23 1,37 0,41 - 2,03 - 1,07
Ti 0,57 0,60 0,65 0,48 0,87 0,91 0,62
Mn 16,9 18,9 16,2 - 11,5 - 12,9
Fe 18,9 1,54 15,9 17,5 25,9 24,3 19,8
Co 0,91 0,33 0,54 0,30 0,49 0,48 0,24
Ni 0,27 0,57 0,49 0,36 0,16 0,19 0,27
Cu 0,04 0,26 0,28 0,20 0,07 0,10 0,19
Zn 0,053 0,071 0,067 - 0,051 - 0,043
Sr 0,13 0,080 0,077 - 0,09 - 0,088
Mo 0,039 0,038 0,031 0,047 0,017 0,032 0,030
Ba 0,71 0,80 0,69 - 0,67 - 0,69
Pb 0,23 0,10 0,13 - 0,20 - 0,16
H2O 21,5 21,3 18,1 - 17,1 - 19,6
Потери при прокаливании - - - 12,5 - 12,9 -
Источник * * * Willis, Ahrens,
1962
* Willis, Ahrens,
1962
*
Станция Chal. 16 UNK BH 1 V. 15-135 A.322 A.316 V. 15-125 V. 18-11
Широта 20°39' с 6°08' с 20°59' ю 34°36' ю 34°42' ю 49°21' ю 59°00' ю
Долгота 50°33' з 21°07' з 31°49' з 17°00' в 16°54' в 47°45' з 52°54' з
Глубина, м 4450 7180 4180 2743 3200 4980 3060
Ассоциирующие осадки Изв. ил Изв. ил - - - - Вулк. пор.
Пробоотборник Драга Телегр. кабель Трал - - Трал Трал
Диаметр конкреции, см 2-3 20Х30 - - 1 см корка 3Х3Х3 1 см корка
Удельный вес - 2,46 - - - - -
Анализируемая часть Конкреция
в целом
Наружные
2 см
Конкреция
в целом
* Произв.
часть
0,5 конкреции Произв.
часть
Химический состав,
весовые %

Al2O3
4,0 7,6 10,4 - - 7,6 5,1
SiO2 8,8 28,4 54,9 11,4 16,9 33,8 29,5
P - - - - - - -
K - 0,41 - - - - -
Ca 1,24 0,98 1,46 - - - -
Ti - 0,42 0,31 0,053 0,093 0,29 0,25
Mn 18,5 10,7 2,4 - - 12,7 10,8
Fe 24,3 16,1 13,0 9,3 15,5 12,0 15,8
Co - 0,30 0,09 0,20 0,20 0,09 0,15
Ni - 0,24 0,013 0,71 0,75 0,46 0,39
Cu - 0,14 0,04 0,083 0,095 0,09 0,08
Zn - 0,052 0,035 - - 0,063 0,067
Sr - 0,082 0,11 - - 0,084 0,080
Mo - 0,030 0,000 0,033 0,044 0,015 0,014
Ba - 0,50 0,14 - - 0,25 0,30
Pb - 0,093 0,16 - - 0,13 0,12
H2O 13,6 20,1 5,3 - - 13,7 13,0
Потери при прокаливании - - - 13,6 13,4 - -
Источник Murray, Renard,
1891
* * Willis, Ahrens,
1962
Willis, Ahrens,
1962
* *

Плато Блейк, располагающееся близ побережий штатов Северной и Южной Каролины, Флорида, представляет собой интереснейшую залежь марганцевых конкреций Атлантического океана. Его площадь, в пределах которой отмечаются глубины 200-1000 т, составляет примерно 200 тыс. км2. На подводных фотографиях марганцевых конкреций, снятых в районе плато Блейк (см. рис. 60), видны относительно интенсивные концентрации марганцевых конкреций. Возможной причиной, обусловившей формирование марганцевых конкреций на плато Блейк - области относительного мелководья, приближенной к берегу континента, - является течение Гольфстрим, проходящее через эту область и уносящее со дна океана терригенные осадки. Заслуживают внимания относительно высокие содержания фосфата кальция в конкрециях плато Блейк по сравнению с конкрециями других областей Атлантики и Тихого океана. В табл. 35 следующие номера образцов конкреций относятся к плато Блейк: WHOI; А.266-40; А.266-45 и А.266-41.

Марганцевые конкреции в Индийском океане

Марганцевые конкреции Индийского океана почти тождественны по своему среднему химическому составу конкрециям Атлантики. Однако конкреции из области, находящейся к югу от Австралии, характеризуются относительно высоким содержанием меди - до 1,8% (Goldberg, 1954). В табл. 36 приведены результаты химических анализов 6 образцов конкреций, поднятых со дна Индийского океана.

Таблица 36. Химический состав марганцевых конкреций в Индийском океане
Станция BM 966 V. 16-17 V. 16-19 V. 16-20 V. 16-29 Chal. 160
Широта 6°55' с 26°54' с 29°52' ю 30°38' ю 37°50' ю 42°42' ю
Долгота 67°11' в 56°04' в 62°36' в 70°07' в 124°30' в 134°10' в
Глубина, м 4397 4855 4396 3958 5518 4760
Ассоциирующие осадки - - - - - Кр. гл.
Пробоотборник - Трал Трал Трал Трал Трал
Диаметр конкреции, см - 1,5 3-9 1-2 1-6 -
Удельный вес - - - - - -
Анализируемая часть - Конкреция
в целом
Произв.
часть
Произв.
часть
0,5
конкреции
-
Химический состав,
весовые %

Al2O3
- 10,6 6,1 5,9 7,5 4,0
SiO2 20,3 37,1 20,3 18,4 25,3 25,0
P - - - - - 0,26
K - - - - - -
Ca - 1,80 1,43 1,47 1,04 -
Ti 0,36 0,40 0,65 0,56 0,25 0,31
Mn - 11,1 9,5 11,9 18,4 21,0
Fe 14,3 9,7 20,9 19,2 10,3 9,9
Co 0,15 0,21 0,29 0,25 0,15 0,09
Ni 0,95 0,42 0,13 0,24 0,90 1,15
Cu 0,40 0,29 0,11 0,16 0,45 1,81
Zn - 0,055 0,047 0,060 0,065 -
Sr - 0,093 0,096 0,093 0,064 -
Mo 0,054 0,008 0,013 0,013 0,023 -
Ba - 0,26 0,50 0,45 0,27 -
Pb - 0,13 0,15 0,15 0,10 -
H2O - 11,2 15,6 19,6 14,6 20,4
Потери при
прокаливании
14,2 - - - - -
Источник Willis, Ahrens,
1962
* * * * Goldberg, 1954;
Murray, Renard,
1891
предыдущая главасодержаниеследующая глава
















Rambler s Top100 Рейтинг@Mail.ru
© IZNEDR.RU, 2008-2020
При использовании материалов сайта активная ссылка обязательна:
http://iznedr.ru/ 'Из недр Земли'
Поможем с курсовой, контрольной, дипломной
1500+ квалифицированных специалистов готовы вам помочь
