Условия залегания нефти и газа в земной коре

Еще давно было замечено, что наиболее благоприятные условия для образования залежей нефти и газа в земной коре существуют там, где горные породы образуют структурные формы, приемлемые для скопления нефти и газа. К благоприятным природным условиям относятся также достаточная мощность пород-коллекторов и высокие показатели пористости, трещиноватости и проницаемости этих пород. Сохранность нефтяных и газовых залежей обеспечивается наличием плохо проницаемых для нефти и газа пород (глин, глинистых сланцев и др.), подстилающих и перекрывающих породы-коллекторы, содержащие залежи. Эти непроницаемые породы предохраняют утечку нефти и газа из залежей.

Формирование нефтяных и газовых залежей - сложный процесс, требующий одновременного сочетания различных условий. Из нефтематеринских пород образовавшиеся нефть и газ эмигрируют в ближайшие в геологическом разрезе коллекторы: пески, песчаники, трещиноватые известняки и другие породы. Для аккумуляции нефти и газа, находящихся в рассеянном состоянии в песчаных или трещиноватых породах, и образования их залежей должны существовать условия динамичности флюидов, а для этого необходимы благоприятные структурные формы (антиклинали, купола, моноклинали и пр.).

На рис. 9 показана схема строения артезианского бассейна, типичного для Восточного Предкавказья. В южной части разреза показана область питания. Здесь породы выведены на дневную поверхность и высоко приподняты относительно нефтяной залежи. Некоторые породы (песчаники) обладают пористостью и проницаемостью, а поэтому атмосферные воды (воды атмосферных осадков, от снеготаяния, рек и временных потоков) просачиваются в проницаемые породы. Следуя уклону пород, они перемещаются в сторону синклинали*, где создается гидростатический напор. В северном направлении от синклинали располагается антиклинальная складка**, далее к северу вновь прослеживается синклиналь, а затем опять антиклинальная складка, свод которой выведен на дневную поверхность и размыт. К породам (песчаникам), выведенным на поверхность, здесь приурочены источники термальной воды. Это типичная область разгрузки подземных вод.

* (Синклиналь, или мульда, - складка земной коры, у которой перегиб слоев выпуклой частью обращен книзу.)

** (Антиклиналь - складка земной коры, у которой перегиб слоев выпуклой частью обращен кверху.)

Рассмотрим некоторые структурные формы, благоприятные для скопления и сохранения залежей нефти и газа, наиболее часто встречаемые на Кавказе.

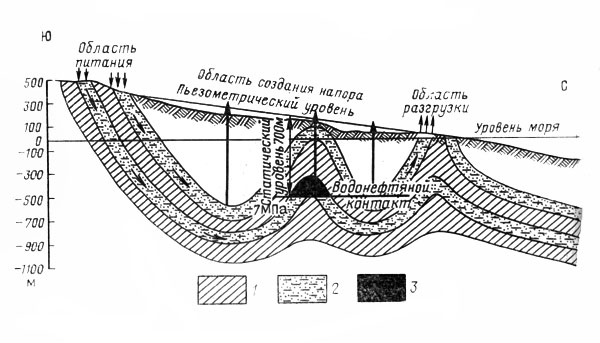

Рис. 9. Схема строения артезианского бассейна: 1 - глины, 2 - песчаники водонасыщенные, 3 - нефтяная залежь
Рис. 9. Схема строения артезианского бассейна: 1 - глины, 2 - песчаники водонасыщенные, 3 - нефтяная залежь

Одна из самых простых антиклинальных складов изображена на рис. 10. В таких складках нефть, газ и вода располагаются соответственно плотностям: в верхней части пласта находится газ, ниже нефть, а еще ниже вода. В некоторых случаях в пласте может быть только газовая залежь или только нефтяная. Открытые на Кавказе нефтяные и газовые залежи подразделяются на чисто газовые (в пласте только газ), газоконденсатные (в пласте только газоконденсат), газонефтяные (в нижней части пласта нефть, в верхней части - газ в виде "газовой шапки") и нефтяные без свободного газа ("газовая шапка" отсутствует), т. е. газ полностью растворен в нефти.

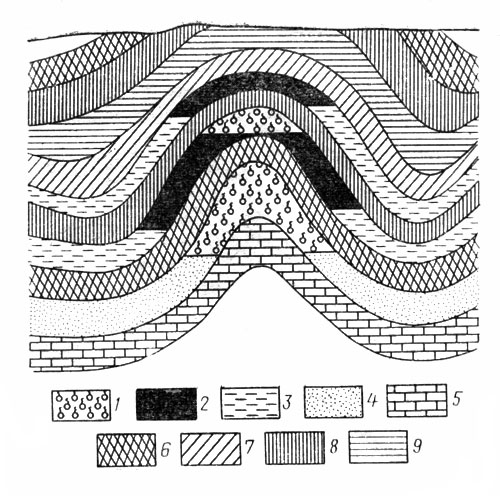

Рис. 10. Антиклинальная складка: 1 - газ, 2 - нефть, 3 - песчаники, насыщенные водой, 4 - песчаники, 5 - известняки, 6-9 - глины различного состава
Рис. 10. Антиклинальная складка: 1 - газ, 2 - нефть, 3 - песчаники, насыщенные водой, 4 - песчаники, 5 - известняки, 6-9 - глины различного состава

Обычно нефтяные и газовые месторождения Кавказа приурочены к структурам более сложного строения, чем антиклинальная складка, изображенная на рис. 10. Со сравнительно простой антиклинальной складкой связано Октябрьское нефтяное месторождение в Восточном Предкавказье (рис. 11). Эта типичная, резко выраженная антиклиналь является прекрасной ловушкой для сохранения скоплений нефти в виде залежей, приуроченных к своду. На крыльях в караганчокракских песчаных пластах залежи подпираются высоконапорными cлабоминерализованными инфильтрационными* водами, а в верхнемеловых отложениях - высокоминерализованными седиментационными** водами.

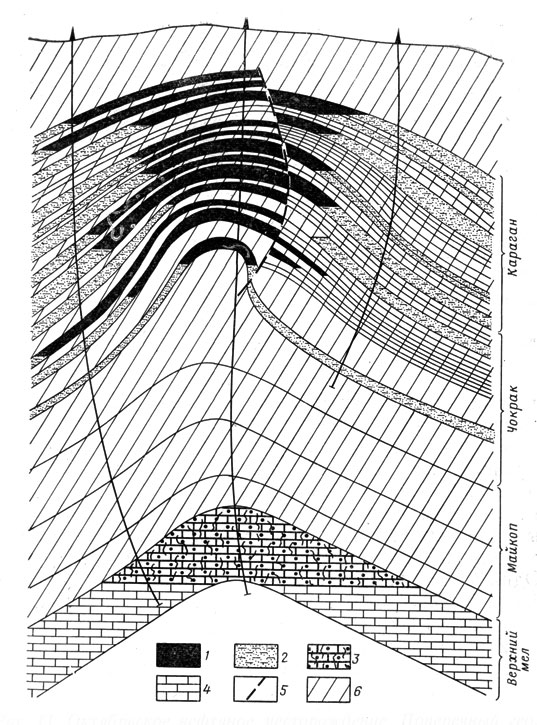

Рис. 11. Октябрьское нефтяное месторождение, Поперечный геологический разрез. Песчаники: 1 - насыщенные нефтью; 2 - насыщенные водой; 3 - трещиноватые известняки, насыщенные нефтью; 4 - известняки; 5 - тектонические нарушения; 6 - глины
Рис. 11. Октябрьское нефтяное месторождение, Поперечный геологический разрез. Песчаники: 1 - насыщенные нефтью; 2 - насыщенные водой; 3 - трещиноватые известняки, насыщенные нефтью; 4 - известняки; 5 - тектонические нарушения; 6 - глины

* (Инфильтрационные воды образуются в результате просачивани атмосферных осадков и поверхностных вод в проницаемые породы.)

** (Седиментационные воды возникают в процессе осадкообразования в водной среде.)

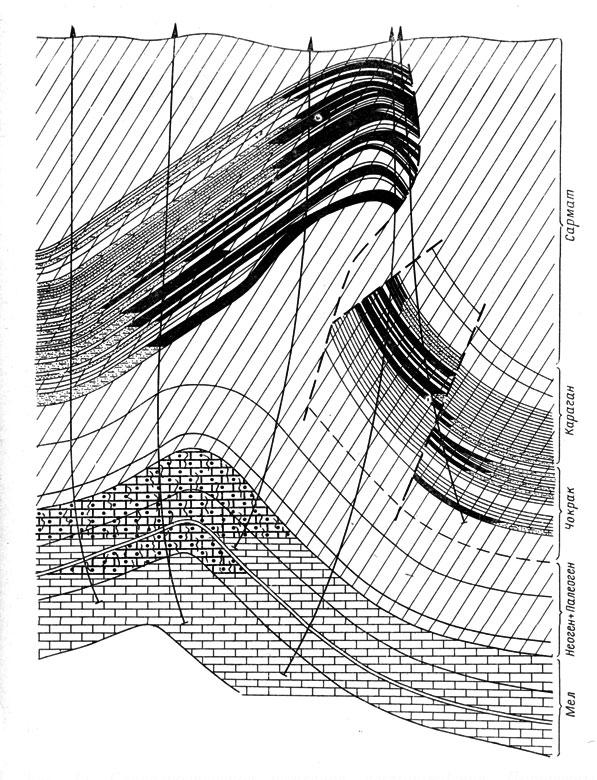

Рис. 12. Старогрозненское нефтяное месторождение. Поперечный геологический разрез. Условные обозначения см. на рис. 11
Рис. 12. Старогрозненское нефтяное месторождение. Поперечный геологический разрез. Условные обозначения см. на рис. 11

Более сложное строение Старогрозненского месторождения (рис. 12). Здесь залежи расположены в надвинутой части складки и в крутозалегающих пластах поднадвигового крыла.

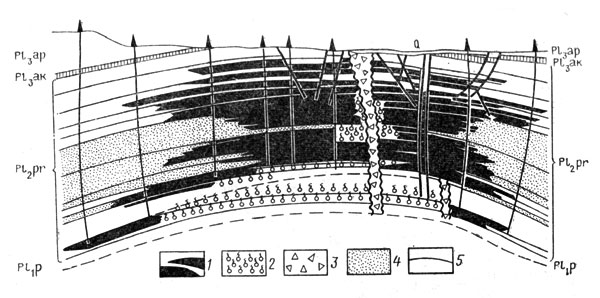

Рис. 13. Нефтяное месторождение Биби-Эйбат. Поперечный геологический разрез через грязевой вулкан. Залежи: 1 - нефтяные, 2 - газовые, 3 - сопочная брекчия, 4 - песчаные свиты, 5 - взбросы
Рис. 13. Нефтяное месторождение Биби-Эйбат. Поперечный геологический разрез через грязевой вулкан. Залежи: 1 - нефтяные, 2 - газовые, 3 - сопочная брекчия, 4 - песчаные свиты, 5 - взбросы

Весьма интересны и разнообразны условия залегания нефти и газа в песчаных пластах продуктивной толщи на Апшеронском полуострове. Среди многочисленных куполовидных антиклинальных складок здесь установлены структуры, своды которых прорваны жерлами грязевых вулканов, а часть сводов и крылья заняты нефтью и газом. Это характерно для нефтяных месторождений Локбатан (см. рис. 7), Биби-Эйбат (рис. 13) и др.

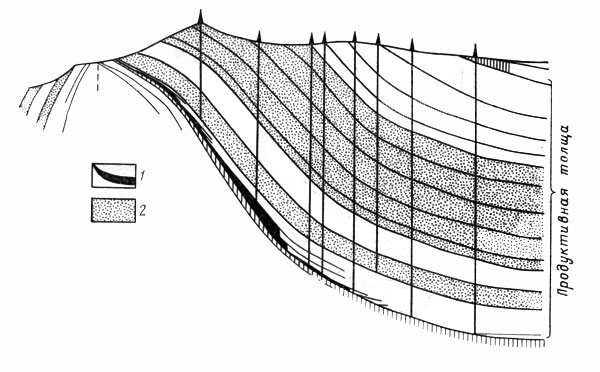

Рис. 14. Нефтяная залежь Шабандаг. Поперечный геологический разрез: 1 - нефтяные залежи, 2 - песчаные пласты
Рис. 14. Нефтяная залежь Шабандаг. Поперечный геологический разрез: 1 - нефтяные залежи, 2 - песчаные пласты

Залежи нефти и газа иногда связаны с выклинивающимися песчаными породами. Например, среди глинистых пород прослеживается пласт песка, песчаника или трещиноватого известняка. Затем в каком-либо направлении мощность этого пласта постепенно уменьшается, и, наконец, пласт вовсе выклинивается. Часто к выклинивающимся частям пористых и проницаемых пород бывают приурочены нефтяные и газовые залежи. Эти залежи называются литологическими. Такая залежь показана на рис. 14. Здесь в песчаных пластах на крыле складки расположены "висячие" нефтяные залежи. В сторону свода складки песчаники замещаются глинистыми породами, в связи с этим наблюдается выклинивание нефтяной залежи. Нефтяная залежь в рассмотренном примере как бы висит на крыле антиклинальной складки.
